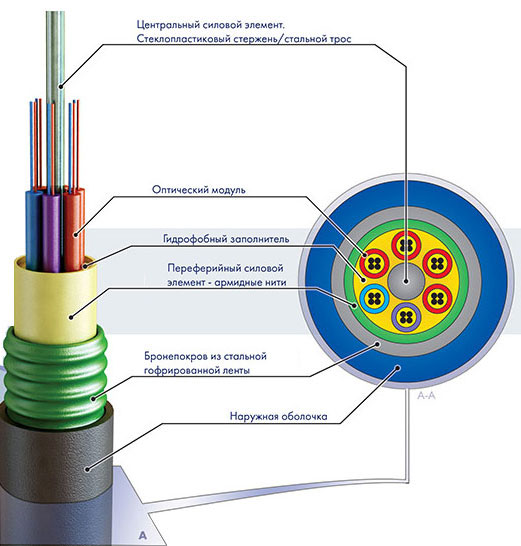

Конструкция
Центральный силовой элемент (ЦСЭ) обвивают оптические модули. ЦСЭ выполнен из стеклопластика либо из троса, который изолирован полиэтиленом. На ЦСЭ накручены оптические модули с волокнами.
Оптические модули покрывает защитная лента, защищающая модуль от попадания влаги.
* Оптические модули заполняются водоотталкивающем наполнителем.
Cердечник покрывает стальная гофрированная лента, поверх которой накладывается внешняя полиэтиленовая оболочка.
В кабелях ОКМ под стальную ленту накладывают периферийный силовой элемент состоящий из стеклонитий или используют ЦСЭ увеличенной прочности.
Кабели ОКМН снаружи имеют полиэтиленовое покрытие не подверженное горению либо выполненные из материалов которые при сгорании на производят галогены.
Назначение
Предназначены для прокладки в кабельной канализации, трубах, коллекторах, ручным или механизированным способами. Изготавливаются с центральным силовым элементом из стального троса или стеклопрутка. Как правило данный тип кабеля используется на городских линиях связи.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
- Допустимое растягивающее усилие 2,7 кН.
- Допустимое раздавливающее усилие не менее 0,5 кН/см.
- Количество оптических волокон в кабеле — от 2 до 288.
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
- Сопротивление изоляции наружной оболочки не менее 2000 Мом*км.
Количество волокон |
Диаметр кабеля, мм |
Масса 1 км кабеля, кг |
||||||
С периферийным силовым эмементом |
Без периферийного силового эмемента |
С периферийным силовым эмементом |
Без периферийного силового эмемента |
|||||
ОКД |
ОКДН |
ОКД |
ОКДН |
ОКД |
ОКДН |
ОКД |
ОКДН |
|
от 2 до 24 |
12,4 |
13,0 |
12,4 |
13 |
124 |
135 |
139 |
165 |
от 24 до 40 |
135 |
146 |
||||||
от 40 до 48 |
143 |
154 |
||||||
от 50 до 64 |
13,9 |
14,5 |
13,9 |
14,5 |
178 |
190 |
177 |
208 |
|
ОКМ |
ОКМН |
|
ОКМ |
ОКМН |
|||
от 2 до 32 |
12,4 |
13,0 |
140 |
158 |
||||
от 34 до 64 |
13,9 |
14,5 |
184 |
202 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОКМ: ДБП, ДПП,ОКСТМ,ОКСТЦ, ОКСТМ, ОКСТЦ, ОКЛБг, ОКЛСт, ОКЛ, ДПМ, ОКЗ, ДПЛ,СПЛ
