кабель тол

Описание

кабель тол
Оптический кабель ТОЛ выпускается для укладки в трубах, в лотках, в кабельной канализации. Также из данного кабеля формируются сети в блоках, туннелях и коллекторах. Из кабеля данного вида могут быть сформированы сети, идущие по эстакадам и мостам.

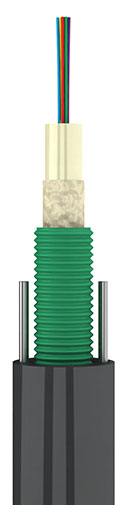

Конструкция

  1. Оптический модуль
  2. Гидрофобный гель
  3. Оптическое волокно
  4. Стальная проволока
  5. Стальная проволока
  6. Полиэтиленовая оболочка
  7. Броня из гофрированной ленты

Оптический модуль кабеля ТОЛ включает в себя свободно уложенные волокна, пространство между которыми заполняет водоотталкивающий гель. Сверху модуль закрыт стальной гофрированной лентой, поверх которой идет оболочка из полиэтилена средней плотности. Гидрофобный гель также заполняет все свободное пространство под гофрированной стальной лентой. В качестве силовых элементов выступают две стальных проволоки, которые расположены диаметрально противоположно друг другу.

Маркировка:

ТОЛ-П-16У-2,5 кН

  • ТОЛ – тип кабеля
  • П – материал оболочки
  • 16 – количество оптических волокон
  • У – тип оптических волокон
  • 2,5 кН – максимально допустимая растягивающая нагрузка

Конструкция

Характеристики

Параметры эксплуатации

Рабочая температура, °С -50…+70
Температура монтажа, °С -30…+50
Транспортировка и хранение, °С -60…+70
Миним. радиус изгиба, диаметров кабеля не менее 20
Срок службы, год 25
Срок гарантийной эксплуатации, год не менее 2
Миним. радиус изгиба ОВ не менее 3 мм (в течение 10 мин)

Технические характеристики

Допустимое растягивающее усилие, кН 2,7
Диаметр кабеля, мм 8,3
Вес кабеля, кг/км 81,3
Радиус изгиба, мм 124,5
Раздавливающая нагрузка, кН/см 0,5
