Кабель ОТД (ОТДН) и ОТМ (ОТМН)

Цена

Для уточнения цены свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку

Конструкция

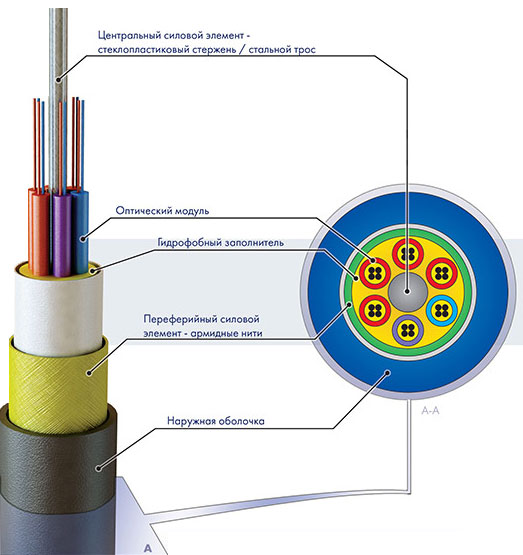

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. ЦСЭ обмотан водоблокирующими нитями.

Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.

* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

** В кабелях марки ОТД поверх скрученного сердечника наложен периферийный силовой элемент (ПСЭ) из стеклонитей, либо применен только ЦСЭ повышенной прочности.

Поверх сердечника наложена наружная оболочка из полиэтилена.

Кабели ОТДН и ОТМН имеют наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.

Назначение

Кабель ОТД предназначен для прокладки в специальных трубах.

Характеристики

  • Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
  • Допустимое растягивающее усилие от 1,6 до 2,7 кН.
  • Допустимое раздавливающее усилие не менее 0,5 кН/см.
  • Количество оптических волокон в кабеле — от 2 до 288.
  • Стойкость к раздавливанию не менее 0,5 кН/см.
  • Стойкость к однократному удару с начальной энергией 5 Дж.

Количество волокон

Диаметр кабеля, мм

Масса 1 км кабеля,
кг
Растягивающее усилие 1,5 кН Растягивающее усилие 2,7 кН, с периферийным силовым
элементом
Растягивающее усилие 1,5 кН Растягивающее усилие 2,7 кН, с периферийным силовым
элементом

ОТД

ОТДН

ОТД

ОТДН

ОТД

ОТДН

ОТД

ОТДН

от 2 до 24

9,3

9,9

9,6 10,2

63

72 68 77

от 26 до 32

10,5

11,1

10,8 11,4 80 89 85 95

от 32 до 40

от 42 до 48

11,2

11,8

11,5 12,1 92 102 97 108

от 50 до 64

12,5 13,1 12,8 13,4 116 126 120 132
  Растягивающее
усилие 2,7 кН, без периферийного силового элемента
ЦСЭ — 3.0 мм ЦСЭ — 2.4 мм ЦСЭ — 3.0 мм ЦСЭ — 2.4 мм

ОТД

ОТДН

ОТД

ОТДН

ОТД

ОТДН

ОТД

ОТДН

от 2 до 24

11,1 11,7 11,1 11,7 77 87 91 100

от 26 до 32

от 32 до 40

от 42 до 48

13,1 13,7 115 121

от 50 до 64

12,5 13,1 118 129
  ОТМ ОТМН ОТМ ОТМН

от 2 до 24

10,4 11,0 81 91

от 32 до 64

12,5 13,1 115 126

Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.

Маркировки ОТД, ОТМ: ОТЦ, ОТЦм,ДП, СП, ДПа, СПа, ДПО, ДАО, ОККТМ, ОККТЦГ, ОККТМ, ОККТЦ, ОКЛ, ОКЛ, ОКГ, ДПО, ОКМТ, ОК, ДПО
