Серия SWJ представлена двухсекционными 19″ настенными шкафами (одной из
секций считается дверь). Данные модели производятся в шести вариантах высоты
рабочего пространства (от 4U — 18U) и имеют глубину 300 мм или 400 мм.
Особенностями конструкции настенных шкафов серии SWJ является наличие
съемной задней стенки, а также люков для ввода кабельных жгутов в задней
части крышки и в основании шкафа. Данные люки закрываются съемными
фадьшпанелями, представленными в двух вариантах — сплошная и с пятью
резиновыми кабельными вводами. Верхняя и нижняя части задней стенки оснащены
горизонтальными перфорированными желобами для организации кабелей.
Стандартная конфигурация настенных шкафов серии SWJ имеет два 19-дюймовых
профиля для монтажа 19″ оборудования и шину заземления. Глубина установки
оборудования может регулироваться.
Двери шкафа представлены в двух вариантах: цельнометаллическая стальная дверь, стеклянная дверь в стальной раме. Возможна левосторонняя или правосторонняя навеска двери. В
зависимости от высоты корпуса шкафы оснащаются одним или двумя одноточечными
замками.
Шкафы поставляются в картонной упаковке. В комплект поставки входят четыре монтажные скобы и шаблон для настенного монтажа. Все элементы конструкции
имеют заземление.

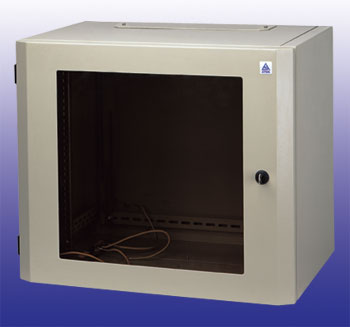

19″ настенный шкаф серии SWJ с цельнометаллической дверью и с монтажной панелью, установленной на 19-дюймовых профилях
Дополнительные аксессуары для настенных шкафов серии SWJ:
- дополнительные 19-дюймовые профили,
- монтажная панель,
- горизонтальные рейки для монтажа на заднюю стенку шкафа,
- стационарная полка II модели 4 или 5,
- фальшпанель с вентиляционными отверстиями и фильтрующая вставка
 |
 |
| 19″ настенный шкаф серии SWJ c цельнометаллической стальной дверью |
19″ настенный шкаф серии SWJ с открытой дверью |

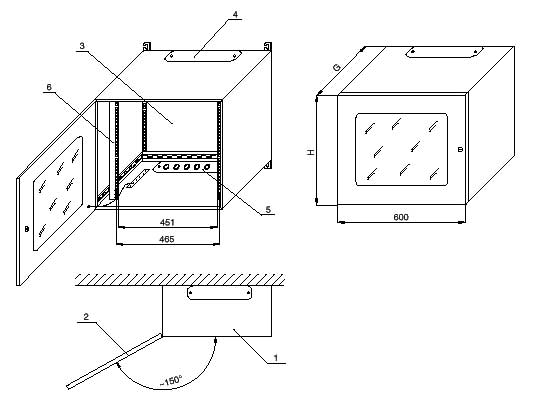

Конструкция
1. Корпус
2. Дверь
3. Задняя стенка
4. Сплошная фальшпанель
5. Фальшпанель c щеточным кабельным вводом
6. 19-дюймовый профиль
Сводная таблица моделей настенных шкафов серии SWJ
| Номер модели | Глубина G, мм |
Высота рабочего пространства HU [U=44,45мм] |
Высота H, мм |
Ширина, мм |
Вес шкафа в упаковке с дверью типа 2, кг |
| 1 | 300 | 18U | 871 | 600 | 32,00 |
| 2 | 400 | 600 | 36,00 | ||
| 3 | 300 | 15U | 737 | 600 | 28,70 |
| 4 | 400 | 600 | 31,60 | ||
| 5 | 300 | 12U | 604 | 600 | 25,40 |
| 6 | 400 | 600 | 27,20 | ||
| 7 | 300 | 10U | 515 | 600 | 23,20 |
| 8 | 400 | 600 | 24,80 | ||
| 9 | 300 | 6U | 337 | 600 | 18,40 |
| 10 | 400 | 600 | 20,20 | ||
| 11 | 300 | 4U | 248 | 600 | 16,00 |
| 12 | 400 | 600 | 17,60 |
Технические характеристики
Материал:
Основная секция — листовая сталь 1.5 мм,
Дверь — листовая сталь 1.0 мм, оргстекло 4.0 мм,
Задняя стенка — листовая сталь 1.0 мм.
Материал:
Основная секция — листовая сталь 1.5 мм,
Дверь — листовая сталь 1.0 мм, оргстекло 4.0 мм,
Задняя стенка — листовая сталь 1.0 мм.
Отделка поверхности:
Поверхности окрашены по порошковой технологии текстурированной серой краской
RAL 7035. Заказ шкафов любого другого цвета по каталогу RAL предварительно
согласовывается с отделом продаж.
Степень защиты:
IP 40 (стандарт PN 92/E-08106 / EN 60529;529).
Информация для заказа настенных шкафов серии SWJ
Номер модели шкафа серии SWJ в стандартной конфигурации в каталоге
SWJ-0XX—X
XX — Номер модели:
Отражает внешние размеры шкафов (см.сводную таблицу).
Перед однозначными номерами следует ставить 0.
X — Тип двери:
1 — Цельнометаллическая стальная дверь
2 — Стеклянная дверь в стальной раме
Примечание:
Дополнительные аксессуары (рейки, дополнительные 19-дюймовые профили,
потолочные вентиляционные панели, проч.) поставляются отдельно.
Пример:
Модель SWJ-007-2 означает 19″ настенный шкаф серии SWJ c высотой рабочего
пространства 10U, глубиной 300 мм с металлостеклянной дверью из стального
каркаса с окном из оргстекла.
