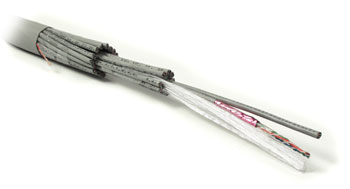

Кабель витая пара экранированная (FTP), 100 пар, категория 5e, одножильный (solid)

Многопарный кабель категории 5е, соответствующий стандартам ANSI/TIA/EIA-568.B, ISO/IEC 11801 и IEC 61165-5.

Кабель состоит из 25 FTP пучков по 4 витые пары в каждом. Каждый пучок изолирован экраном из фольги. Снаружи кабель покрыт ПВХ оболочкой цвета.

Кабель предназначен для прокладки внутри помещений.

1 — Внешняя оболочка
2 — Рип-корд
3 — Защитная пленка
4 — Пучок из 4-х витых пар solid
5 — Центральный силовой элемент

Схема пучка
1 — Внешняя оболочка
2 — Защитная пленка
3 — Экран-фольга
4 — Дренажный провод
5 — Витая пара solid

Технические характеристики

  1. Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил 200.
  2. 100 витых пар, 25 пучков по 4 пары в каждом.
    Цвет пар:
        — белый/синий — синий
        — белый/оранжевый — оранжевый
        — белый/зеленый — зеленый
        — белый/коричневый — коричневый

  3. Каждый из 25 пучков обмотан разделительной лентой.
  4. Каждый из 25 пучков имеет экран из алюминиево-полиэфирной ленты (с внутренней стороны алюминий, с внешней — полиэфир) с дренажным проводом. Покрытие экраном 100%.
  5. Каждый из 25 пучков покрыт индивидуальной оболочкой из ПВХ Ø5.6 мм.
  6. Все 25 экранированных и покрытых оболочкой пучков соединены вместе и покрыты разделительной лентой из полиэфира.
  7. Внешняя ПВХ оболочка толщиной 1.0 мм. Внешний диаметр оболочки 35.7 мм.
  8. Вес кабеля 1037 кг/км.
  9. Кабель соответствует стандарту пожарной безопасности UL VW-1.
  10. Температура:
        — во время инсталляции от 0°C до +50°С
        — рабочая температура от -20°С до +60°С

  11. Радиус изгиба кабеля:
        — во время инсталляции 22хØ
        — в рабочем режиме 12хØ
Кабель витая пара экранированная (FTP), 100 пар, категория 5e, одножильный (solid)

Электрические характеристики

Час-
тота,
МГц
Макс.
зату-
хание,
дБ/100м
Мин. PP-NEXT,
дБ
Мин. PS-NEXT,
дБ
Мин. PP-ELFEXT,
дБ/100м
Мин. PS-ELFEXT,
дБ/100м
Мин. RL,
дБ
1 2 66 63 64 61 20
4 4 57 54 52 49 23
10 6.3 51 49 44 41 25
16 8 48 45 40 37 25
20 9 47 44 38 35 25
30 11.2 44 41 34 41 24
31.25 11.4 44 41 34 31 24
62.5 16.5 39 36 28 25 21.5
100 21.3 36 33 24 21 20.5

Сопротивление постоянному току при температуре 20°С 94 Ом/км
Дисбаланс сопротивления макс. 2%
Сопротивление
     на частоте 1-100 МГц
100±15 Ом
Емкость
     на частоте 1 кГц
50±4 пФ/м
Емкостной дисбаланс
     на частоте 1 кГц
1.6 пФ/м
Номинальная скорость распространения 0.68-0.70
Максимальное напряжение 220 В
Диэлектрическая прочность изоляции 700 Vac/1 min
Максимальная задержка распространения
      на частоте 1 МГц
      на частоте 10 МГц
      на частоте 100 МГц
5.7 нс/м
5.4 нс/м
5.3 нс/м
Отклонение задержки распространения
     на частоте 1-100 МГц
15 нс/100м
Минимальное сопротивление изоляции
     при напряжении 500 В
5 ГОм*км
Минимальное затухание пары
     на частоте 1-100 МГц
40 дБ
