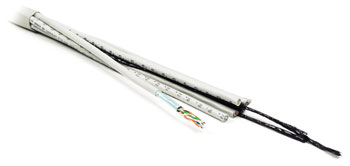

Кабель витая пара экранированная (FTP), 24 пары, категория 5e, одножильный (solid)

Многопарный кабель категории 5е, соответствующий стандартам ANSI/TIA/EIA-568-A и ISO/IEC 11801.

Кабель состоит из 6 FTP пучков по 4 витые пары в каждом. Каждый пучок изолирован экраном из фольги. Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.

Кабель предназначен для прокладки внутри помещений.

1 — Внешняя оболочка
2 — Рип-корд
3 — Защитная пленка
4 — Пучок из 4-х витых пар solid
5 — Центральный силовой элемент

Схема пучка
1 — Внешняя оболочка
2 — Защитная пленка
3 — Экран-фольга
4 — Дренажный провод
5 — Витая пара solid

Технические характеристики

  1. Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил 48.
  2. 24 витые пары, 6 пучков по 4 пары в каждом.
    Цвет пар:
        — белый/синий — синий
        — белый/оранжевый — оранжевый
        — белый/зеленый — зеленый
        — белый/коричневый — коричневый

  3. Каждый из 6 пучков обмотан разделительной лентой.
  4. Каждый из 6 пучков имеет экран из алюминиево-полиэфирной ленты (с внутренней стороны алюминий, с внешней — полиэфир) и дренажный провод. Покрытие экраном 100%.
  5. Каждый из 6 пучков покрыт индивидуальной оболочкой из ПВХ светло-серого цвета RAL 7032 Ø6.1 мм.
  6. Все 6 экранированных и покрытых оболочкой пучков соединены вместе и покрыты разделительной лентой из полиэфира.
  7. Внешняя ПВХ оболочка светло-серого цвета RAL 7032 толщиной 0.8 мм. Внешний диаметр оболочки 20.0 мм.
  8. Вес кабеля 329 кг/км.
  9. Кабель соответствует стандарту пожарной безопасности UL VW-1.
  10. Температура:
        — во время инсталляции от 0°C до +50°С
        — рабочая температура от -20°С до +60°С

  11. Радиус изгиба кабеля:
        — во время инсталляции 20хØ
        — в рабочем режиме 10хØ

  12. Усилие при протяжке <400 Н.
  13. Минимальное усилие на разрыв кабеля 600 Н.
Кабель витая пара экранированная (FTP), 24 пары, категория 5e, одножильный (solid)

Электрические характеристики

Час-
тота,
МГц
Макс.
зату-
хание,
дБ/100м
Мин. PP-NEXT,
дБ
Мин. PS-NEXT,
дБ
Мин. ALIEN PS-NEXT,
дБ
Мин. PP-ACR,
дБ/100м
Мин. PS-ACR,
дБ/100м
Мин. PP-ELFEXT,
дБ/100м
Мин. PS-ELFEXT,
дБ/100м
Мин. RL,
дБ
1.0 2.0 65.3 62.3 65.0 63.3 60.3 64.8 61.8 20.0
4.0 4.1 56.3 53.3 59.3 52.2 49.2 52.7 49.7 23.0
8.0 5.8 51.8 48.8 54.8 46.0 43.0 46.7 43.7 24.5
10.0 6.5 50.3 47.3 53.3 43.8 40.8 44.8 41.8 25.0
16.0 8.2 47.3 44.3 50.3 39.1 36.1 40.7 37.7 25.0
20.0 9.3 45.8 42.8 48.8 36.5 33.5 38.7 35.7 25.0
25.0 10.4 44.3 41.3 47.3 33.9 30.9 36.8 33.8 24.3
31.25 11.7 42.9 39.9 45.9 31.2 28.2 34.9 31.9 23.6
62.5 17.0 38.4 35.4 41.4 21.4 18.4 28.8 25.8 21.5
100.0 22.0 35.3 32.3 38.3 13.3 10.3 24.8 21.8 20.1
160.0 28.6 32.3 29.3 35.3 3.7 0.70 20.7 17.7 18.6
200.0 32.3 30.7 27.7 33.7 -1.6 -4.6 18.7 15.7 18.0

Сопротивление постоянному току при температуре 20°С 94.8 Ом/км
Дисбаланс сопротивления макс. 3%
Сопротивление
     на частоте 1-100 МГц
100±15 Ом
Емкость
     на частоте 1 кГц
50±4 пФ/м
Емкостной дисбаланс
     на частоте 1 кГц
1.6 пФ/м
Минимальные потери разбалансировки
      на частоте 1-30 МГц
46-10*Log(f) дБ
Номинальная скорость распространения 0.68-0.70
Максимальное напряжение 220 В
Диэлектрическая прочность изоляции 100 Vac/1 min
Максимальная задержка распространения
      на частоте 1 МГц
      на частоте 10 МГц
      на частоте 100 МГц
5.7 нс/м
5.4 нс/м
5.3 нс/м
Отклонение задержки распространения
     на частоте 1-100 МГц
15 нс/100м
Минимальное сопротивление изоляции
     при напряжении 500 В
5 ГОм*км
Передаточное полное сопротивление
      на частоте 1 МГц
      на частоте 10 МГц
ном. 12, макс. 50 мОм/м
ном. 16, макс. 100 мОм/м
Минимальное затухание пары
     на частоте 1-100 МГц
65 дБ
