Многопарный кабель категории 5е, соответствующий стандартам

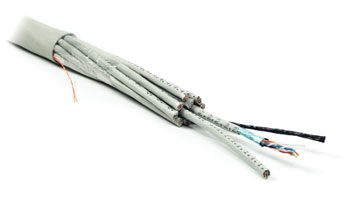

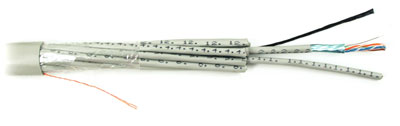

Кабель состоит из 12 FTP пучков по 4 витые пары в каждом. Каждый пучок изолирован экраном из фольги. Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.
Кабель предназначен для прокладки внутри помещений.
1 — Внешняя оболочка 2 — Рип-корд 3 — Защитная пленка 4 — Пучок из 4-х витых пар solid 5 — Центральный силовой элемент |
|
Схема пучка | |
1 — Внешняя оболочка 2 — Защитная пленка 3 — Экран-фольга 4 — Дренажный провод 5 — Витая пара solid |
Технические характеристики
- Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил 96.
- 48 витых пар, 12 пучков по 4 пары в каждом.
Цвет пар:
— белый/синий — синий
— белый/оранжевый — оранжевый
— белый/зеленый — зеленый
— белый/коричневый — коричневый - Каждый из 12 пучков обмотан разделительной лентой.
- Каждый из 12 пучков имеет экран из алюминиево-полиэфирной ленты (с внутренней стороны алюминий, с внешней — полиэфир) с дренажным проводом. Покрытие экраном 100%.
- Каждый из 12 пучков покрыт индивидуальной оболочкой из ПВХ Ø5.6 мм.
- Все 12 экранированных и покрытых оболочкой пучков соединены вместе и покрыты разделительной лентой из полиэфира.
- Внешняя ПВХ оболочка толщиной 1.2 мм. Внешний диаметр оболочки 26.0 мм.
- Вес кабеля 556 кг/км.
- Кабель соответствует стандарту пожарной безопасности
UL VW-1. - Температура:
— во время инсталляции от 0°C до +50°С
— рабочая температура от -20°С до +60°С - Радиус изгиба кабеля:
— во время инсталляции 22хØ
— в рабочем режиме 12хØ
Электрические характеристики
Час- тота, МГц |
Макс. зату- хание, дБ/100м |
Мин. PP-NEXT, дБ |
Мин. PS-NEXT, дБ |
Мин. PP-ELFEXT, дБ/100м |
Мин. PS-ELFEXT, дБ/100м |
Мин. RL, дБ |
1 | 2 | 66 | 63 | 64 | 61 | 20 |
4 | 4 | 57 | 54 | 52 | 49 | 23 |
10 | 6.3 | 51 | 49 | 44 | 41 | 25 |
16 | 8 | 48 | 45 | 40 | 37 | 25 |
20 | 9 | 47 | 44 | 38 | 35 | 25 |
30 | 11.2 | 44 | 41 | 34 | 41 | 24 |
31.25 | 11.4 | 44 | 41 | 34 | 31 | 24 |
62.5 | 16.5 | 39 | 36 | 28 | 25 | 21.5 |
100 | 21.3 | 36 | 33 | 24 | 21 | 20.5 |
Сопротивление постоянному току при температуре 20°С | 94 Ом/км |
Дисбаланс сопротивления | макс. 2% |
Сопротивление на частоте 1-100 МГц |
100±15 Ом |
Емкость на частоте 1 кГц |
50±4 пФ/м |
Емкостной дисбаланс на частоте 1 кГц |
1.6 пФ/м |
Номинальная скорость распространения | 0.68-0.70 |
Максимальное напряжение | 220 В |
Диэлектрическая прочность изоляции | 700 Vac/1 min |
Максимальная задержка распространения на частоте 1 МГц на частоте 10 МГц на частоте 100 МГц |
5.7 нс/м 5.4 нс/м 5.3 нс/м |
Отклонение задержки распространения на частоте 1-100 МГц |
15 нс/100м |
Минимальное сопротивление изоляции при напряжении 500 В |
5 ГОм*км |
Минимальное затухание пары на частоте 1-100 МГц |
40 дБ |
