Кабель витая пара экранированная (FTP), 50 пар, категория 3, одножильный (solid)

Экранированный медный кабель, 50 пар, изоляция — полиэтилен, оболочка — ПВХ. Соответствует стандарту EIA/TIA 568-B.2 для кабелей 3 категории.

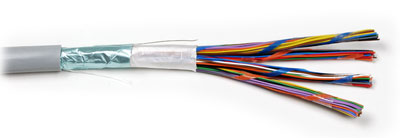

1 — Внешняя оболочка
2 — Рип-корд
3 — Экран-фольга
4 — Дренажный провод
5 — Защитная пленка
6 — Полимерная лента
7 — Витая пара solid

Технические характеристики

  1. Проводящим материалом является проволока из мягкой луженой электролитической меди. Диаметр проводника (жилы) 0.5 мм.
  2. Относительное удлинение проводника составляет минимум 14%.
  3. Жилы изолированы твердой полиэтиленовой оболочкой. Внешний диаметр изолированного проводника составляет 0.9 мм.
  4. Проводники скручены в пары. Максимальный шаг скрутки 150 мм.
  5. Витые пары разделены на 4 пучка: 2 по 12 штук и 2 по 13.
  6. Пучки разделены между собой тонкой цветной пластиковой лентой:
    1 пучок (12 пар) и 2 пучок (13 пар) — лентой синего цвета,
    3 пучок (13 пар) и 4 пучок (12 пар) — оранжевого цвета.

  7. Белая полимерная лента вокруг кабеля.
  8. Экран из алюминиевой фольги, спирально накрученной с нахлестом 25% или 5 мм.
  9. Луженый дренажный провод диаметром 0.5 мм.
  10. Витой рипкорд, усилие на разрыв рипкорда 10 кг.
  11. Оболочка серого цвета из ПВХ, устойчивая к воздействию ультрафиолетовых лучей. Толщина оболочки 1.0 мм.
  12. Внешний диаметр кабеля примерно 15 мм.
  13. Вес кабеля 330 кг/км.
  14. Рабочая температура от -20°C до +50°C.
  15. Кабель соответствует стандарту пожарной безопасности IEC 60332-1.

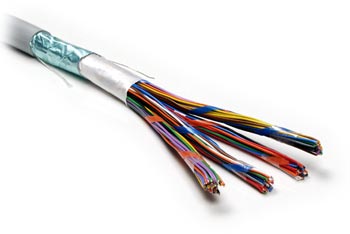

Кабель витая пара экранированная (FTP), 50 пар, категория 3, одножильный (solid)

Электрические характеристики

Максимальное сопротивление постоянному току
     при температуре 20°С
9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостной дисбаланс пары по отношению к земле
     на частоте 1 кГц
330 пФ/100м
Сопротивление
     на частоте 1-16 МГц
85-115 Ом
Минимальные обратные потери
     на частоте до 10 МГц
     на частоте 16 МГц
12 дБ
10 дБ
Максимальное затухание при температуре 20°С
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Минимальные потери NEXT между парами
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27дБ
26 дБ
23 дБ
Минимальная относительная скорость распространения
     на частоте 10 МГц
0.585
