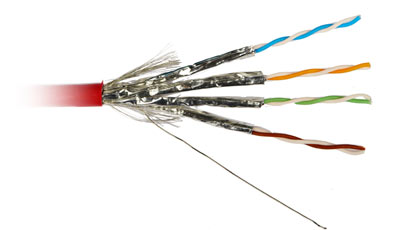

1 — Внешняя оболочка 2 — Экран-сетка 3 — Дренажный провод 4 — Экран-фольга 5 — Витая пара solid |
Описание
Кабель SSTP (solid), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей.
Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения.
При правильном заземлении, медная оплетка и индивидуальные экраны из алюминиевой фольги значительно увеличивают параметр электромагнитной совместимости кабеля, при этом значение затухания излучения равняется не менее 90 дБ.
Кабель обладает номинальным значением волнового сопротивления
Кабель соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для
Технические характеристики
- Проводник: оголенный медный провод, 23 AWG
- Изоляция: SFS PO, 1.43 мм
- Количество проводов: 8
- Количество пар: 4
- Цвет витых пар: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый
- Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
- 4 витые пары 23 AWG расположены вокруг дренажного провода
- Внешний экран: луженая медная оплетка, обеспечивающая 55% покрытие кабеля
- Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов)
- Внешний диаметр кабеля: 8,4 мм
- Вес кабеля: 61 кг/км
- Температура хранения: -30°C – +70°C
- Температура инсталляции: -5°C – +50°C
- Кабель соответствует стандарту пожарной безопасности: UL VW-1,
IEC 60332-1 - Теплота сгорания: 690 КДж/м
- Минимальный радиус изгиба: 10xØ во время инсталляции,
8xØ в рабочем режиме - Усилие при протяжке кабеля: 130 Н максимум во время инсталляции
Электрические характеристики
| Частота, МГц | Затухание пары, дБ/100м | Потери NEXT , дБ | RL, дБ |
| 4 | 3.6 | 85 | 24 |
| 10 | 5.8 | 85 | 27 |
| 16 | 7.4 | 85 | 27 |
| 20 | 8.3 | 85 | 27 |
| 31.25 | 10.4 | 85 | 25 |
| 62.5 | 14.6 | 85 | 23 |
| 100 | 18.4 | 85 | 23 |
| 200 | 26.2 | 83 | 20 |
| 300 | 32.1 | 80 | 20 |
| 600 | 49 | 80 | 20 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление на частоте 1-600 МГц | 100±15 Ом |
| Передаточное полное сопротивление на частоте |
5 м0м/м максимум |
| Емкостной дисбаланс на частоте 1 КГц | 1.2 пФ/м максимум |
| Максимальное напряжение | 60 В RMS |
| Диэлектрическая прочность | 700 В/1мин |
| Сопротивление изоляции при температуре 20°С | 152 МОм*км минимум |
| Скорость распространения | 79-80% |
| Максимальная задержка распространения на частоте 1 МГц | 5.3 нс/м |
| Максимальная задержка распространения на частоте 10 МГц | 5.0 нс/м |
| Максимальная задержка распространения на частоте 100-600 МГц |
5.0 нс/м |
| Максимальное отклонение задержки распространения на частоте 1-600 МГц | 15 нс/100м |
