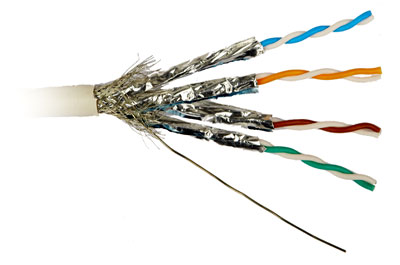

1 — Внешняя оболочка 2 — Экран-сетка 3 — Дренажный провод 4 — Экран-фольга 5 — Витая пара solid |
Описание
Кабель предназначен для передачи данных, разработанных для любых приложений, начиная от аналоговой телефонии, и заканчивая широкополосной передачей сигналов на частоте до 1200 МГц (широкополосные системы кабельного телевидения и современные приложения типа SOHO).
Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке, покрытой оболочкой из LSZH материала для использования внутри помещения.Благодаря индивидуальному экранированию пар алюминиевой фольгой, кабель обладает крайне высокими значениями потери NEXT и FEXT, параметр ACR имеет значение 10 дБ, а граничная частота — 1200 МГц.
Для этой серии кабеля характерны стабильные значения волнового сопротивления и затухания, а также отсутствие резонанса на частоте до
Кабель соответствует жестким требованиям стандарта ISO 11801 (2-ое издание) и превышает требования стандартов ISO/IEC 11801 для классов D, E, F и IEC 61156-5, IEC 61156-7 (CVD) для категорий 5е, 6 и 7.
Технические характеристики
- Проводник: оголенный медный провод 0.64 мм, 22 AWG
- Изоляция: SFS PO, 1.56 мм
- Количество проводов: 8
- Количество пар: 4
- Цвет витых пар: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый
- Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
- 4 витые пары 22 AWG расположены вокруг дренажного провода
- Внешний экран: луженая медная оплетка, обеспечивающая 70% покрытие кабеля
- Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов)
- Внешний диаметр кабеля: 8,4 мм
- Вес кабеля: 80 кг/км
- Температура хранения: -30°C – +70°C
- Температура инсталляции: -5°C – +50°C
- Кабель соответствует стандарту пожарной безопасности: UL VW-1,
IEC 60332-1 - Минимальный радиус изгиба: 8xØ во время инсталляции, 4xØ в рабочем режиме
- Усилие при протяжке кабеля: 140 Н максимум во время инсталляции
Электрические характеристики
| Час- тота, МГц |
Вноси- мые потери, дБ /100м |
NEXT, дБ | PS NEXT, дБ | RL, дБ | Фаз. сдвиг, нс /100m |
Задер- жка, нс /100m |
Зату- хание пары, дБ |
Сопро- тив- ление пере- дачи дан- ных, мОм/м |
Зату- хание экра- на, дБ |
| 1 | 1.9 | 90 | 87 | 23 | 20 | 518 | — | 15 | — |
| 4 | 3.4 | 90 | 87 | 23 | 20 | 509 | — | — | — |
| 10 | 5.4 | 90 | 87 | 23 | 20 | 505.7 | — | 10 | — |
| 16 | 6.8 | 90 | 87 | 23 | 20 | 504.5 | — | — | — |
| 30 | 9.3 | 90 | 87 | 23 | 20 | 503.3 | 90 | 30 | 65 |
| 54.1 | 12.7 | 90 | 87 | 23 | 20 | 502.4 | 90 | — | 65 |
| 62.5 | 13.7 | 89.1 | 86.1 | 23 | 20 | 502.3 | 90 | — | 65 |
| 100 | 17.5 | 86 | 83 | 23 | 20 | 501.8 | 90 | — | 65 |
| 200 | 25.3 | 81.5 | 78.5 | 23 | 20 | 501.3 | 84 | — | 65 |
| 300 | 31.5 | 78.8 | 75.8 | 23 | 20 | 501 | 80.5 | — | 65 |
| 600 | 46.3 | 74.3 | 71.3 | 20 | 20 | 500.7 | 74.4 | — | 65 |
| 900 | 58.4 | 71.7 | 68.7 | 18.2 | 20 | 500.6 | 70.9 | — | 65 |
| 1000 | 62 | 71 | 68 | 17.8 | 20 | 500.6 | 70 | — | 65 |
| 1200 | 69 | 69.8 | 66.8 | 17 | 20 | 500.5 | 68.4 | — | 65 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Передаточное полное сопротивление на частоте |
30 мОм/м максимум |
| Сопротивление на частоте 1-1200 МГц | 100±5 Ом |
| Сопротивление изоляции при температуре 20°С | 152 МОм*км минимум |
| Емкостной дисбаланс на частоте 1 КГц по отношению к земле | 1,5 пФ/м |
| Емкость на частоте 1КГц | 43 пФ/м |
| Максимальное напряжение | 60 В RMS |
| Скорость распространения | 79-80% |
| Диэлектрическая прочность | 700 В/1мин |
