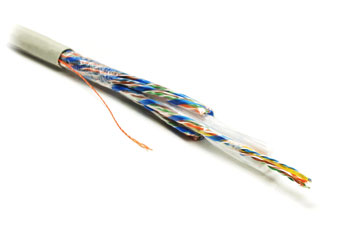

Кабель витая пара UTP, 24 пары, категория 5, одножильный (solid)

Многопарный кабель 5 категории, соответствующий стандартам ANSI/TIA/EIA-568-A и ISO/IEC 11801.

Кабель состоит из 6 неэкранированных (UTP) пучков по 4 витые пары в каждом. Каждый пучок изолирован пластиковой лентой.

Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.

Кабель предназначен для прокладки внутри помещений.

	1 — Внешняя оболочка 2 — Рип-корд 3 — Пучок из 4-х витых пар solid 4 — Центральный силовой элемент
Схема пучка
	1 — Полимерная лента 2 — Защитная пленка 3 — Витая пара solid 4 — Маркировочная лента

Технические характеристики

1. Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил 48.
2. 24 витые пары, 6 пучков по 4 пары в каждом.
   Цвет пар:
       — белый/синий — синий
       — белый/зеленый — зеленый
       — белый/оранжевый — оранжевый
       — белый/коричневый — коричневый

3. 6 пучков Ø 4.0 мм, каждый обмотан разделительной лентой из полиэфира.
4. Полимерная лента вокруг кабеля.
5. Внешняя ПВХ оболочка светло-серого цвета толщиной 0.8 мм. Внешний диаметр оболочки 13.0 мм.
6. Вес кабеля 113 кг/км.
7. Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1.
8. Температура:
       — во время инсталляции от 0°C до +50°С
       — рабочая температура от -20°С до +60°С

9. Радиус изгиба кабеля:
       — во время инсталляции 20хØ
       — в рабочем режиме 10хØ

10. Усилие при протяжке <500 Н.
11. Минимальное усилие на разрыв кабеля 600 Н.

Электрические характеристики
