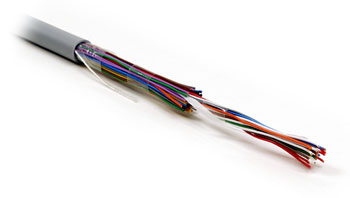

Кабель витая пара (UTP), 25 пар, категория 3, одножильный (solid)

Неэкранированный медный кабель, 25 пар, изоляция — полиэтилен, оболочка — ПВХ. Соответствует стандарту EIA/TIA 568-B для кабелей 3 категории.

1 — Внешняя оболочка
2 — Рип-корд
3 — Защитная пленка
4 — Витая пара solid
5 — Полимерная лента

Технические характеристики

  1. Проводящим материалом является проволока из мягкой луженой электролитической меди. Диаметр проводника (жилы) 0.5 мм.
  2. Относительное удлинение проводника составляет минимум 14%.
  3. Жилы изолированы твердой полиэтиленовой оболочкой. Внешний диаметр изолированного проводника составляет 0.9 мм.
  4. Жилы скручены в пары. Максимальный шаг скрутки 100 мм.
  5. Витые пары расположены в два слоя по 10 и 15 штук.
  6. Тонкая белая лента вокруг кабеля.
  7. Полимерная лента вокруг кабеля.
  8. Витой рипкорд, усилие на разрыв рипкорда 10 кг.
  9. Оболочка серого цвета из ПВХ, устойчивая к воздействию ультрафиолетовых лучей. Толщина оболочки 1.0 мм.
  10. Внешний диаметр кабеля примерно 11 мм.
  11. Вес кабеля 165 кг/км.
  12. Рабочая температура от -10°C до +50°C.
  13. Кабель соответствует стандарту пожарной безопасности IEC 60332-1.

Цвет оболочек изолированных жил

Номер пары Жила Номер пары Жила
1 2 1 2
1 белый синий 14 черный коричневый
2 белый оранжевый 15 черный серый
3 белый зеленый 16 желтый синий
4 белый коричневый 17 желтый оранжевый
5 белый серый 18 желтый зеленый
6 красный синий 19 желтый коричневый
7 красный оранжевый 20 желтый серый
8 красный зеленый 21 фиолетовый синий
9 красный коричневый 22 фиолетовый оранжевый
10 красный серый 23 фиолетовый зеленый
11 черный синиц 24 фиолетовый коричневый
12 черный оранжевый 25 фиолетовый серый
13 черный зеленый
Кабель витая пара (UTP), 25 пар, категория 3, одножильный (solid)

Электрические характеристики

Максимальное сопротивление постоянному току
     при температуре 20°С
9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостной дисбаланс пары по отношению к земле
     на частоте 1 кГц
330 пФ/100м
Сопротивление
     на частоте 1-16 МГц
85-115 Ом
Минимальные обратные потери
     на частоте до 10 МГц
     на частоте 16 МГц
12 дБ
10 дБ
Максимальное затухание при температуре 20°С
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Минимальные потери NEXT между парами
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27дБ
26 дБ
23 дБ
Минимальная относительная скорость распространения
     на частоте 10 МГц
0.585
