Многопарный кабель 5 категории, соответствующий стандартам
Кабель состоит из 25 неэкранированных (UTP) витых пар. Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.
Кабель подходит для прокладки внутри помещений.
 |

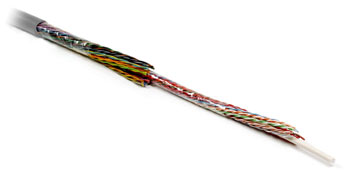

1 — Внешняя оболочка 2 — Рип-корд 3 — Защитная пленка 4 — Витая пара solid 5 — Центральный силовой элемент |
Технические характеристики
- Проводящим материалом является медная проволока (жила)
Ø 0.51 мм (24 AWG) - Жилы изолированы твердой полиэтиленовой оболочкой и скручены в пары. Общее количество пар 25.
- Витые пары расположены в два слоя вокруг сердцевины, каждый слой покрыт полимерной лентой.
- Внешняя оболочка светло-серого цвета из огнестойкого ПВХ.
- Внешний диаметр оболочки 12.4 мм.
- Вес кабеля 188 кг/км.
- Кабель соответствует стандарту пожарной безопасности
UL VW-1. - Температура:
— во время инсталляции от -5°C до +40°С
— рабочая температура от -20°С до +70°С - Радиус изгиба кабеля:
— во время инсталляции 8хØ (90 мм)
— в рабочем режиме 6хØ (70 мм)
Электрические характеристики
| Частота, МГц |
Максимальное затухание, дБ/100м |
Минимальные потери PS-NEXT, дБ |
Минимальное значение PS-ACR, дБ/100м |
| 0.772 | 1.8 | 64 | 62.2 |
| 1.0 | 2.0 | 62 | 60.0 |
| 4.0 | 4.1 | 53 | 48.9 |
| 8.0 | 5.80 | 48 | 42.2 |
| 10.0 | 6.5 | 47 | 40.5 |
| 16.0 | 8.2 | 44 | 35.8 |
| 20.0 | 9.3 | 42 | 32.8 |
| 25.0 | 10.4 | 41 | 30.6 |
| 31.25 | 11.7 | 39 | 28.3 |
| 62.5 | 17.0 | 35 | 18.0 |
| 100.0 | 22.0 | 32 | 10.0 |
| Сопротивление постоянному току | 93.8 Ом/км |
| Дисбаланс сопротивления | 3% |
| Сопротивление на частоте 1-100 МГц | 100±15 Ом |
| Емкость на частоте 1 кГц | 50±4 пФ/м |
| Емкостной дисбаланс на частоте 1 кГц | 3300 пФ/км |
| Минимальные потери разбалансировки на частоте 64 кГц | 43 дБ |
| Максимальное напряжение | 300 В |
| Диэлектрическая прочность изоляции | 1000 В RMS |
| Скорость распространения | 68% |
| Максимальная задержка распространения на частоте 1 МГц на частоте 10 МГц на частоте 100 МГц |
5.7 нс/м 5.4 нс/м 5.3 нс/м |
| Отклонение задержки распространения | 35 нс/100м |
| Минимальное сопротивление изоляции | 5 ГОм*км |
