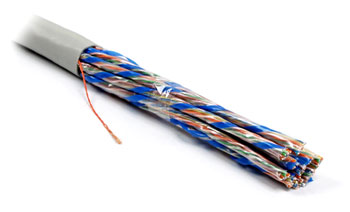

Многопарный кабель 5 категории, соответствующий стандартам
Кабель состоит из 12 неэкранированных (UTP) пучков по 4 витые пары в каждом. Каждый пучок изолирован пластиковой лентой.
Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.
Кабель предназначен для прокладки внутри помещений.

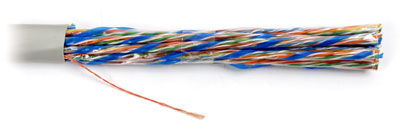

1 — Внешняя оболочка 2 — Рип-корд 3 — Пучок из 4-х витых пар solid |
|
Схема пучка | |
1 — Полимерная лента 2 — Защитная пленка 3 — Витая пара solid 4 — Маркировочная лента |
Технические характеристики
- Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил 96.
- 48 витых пар, 12 пучков по 4 пары в каждом.
Цвет пар:
— белый/синий — синий
— белый/зеленый — зеленый
— белый/оранжевый — оранжевый
— белый/коричневый — коричневый - 12 пучков Ø 4.0 мм, каждый обмотан разделительной лентой из полиэфира.
- Внешняя ПВХ оболочка светло-серого цвета толщиной 0.8 мм. Внешний диаметр оболочки 17.6 мм.
- Вес кабеля 300 кг/км.
- Кабель соответствует стандарту пожарной безопасности
IEC 60332-1. - Температура:
— во время инсталляции от 0°C до +50°С
— рабочая температура от -20°С до +60°С - Радиус изгиба кабеля:
— во время инсталляции 20хØ
— в рабочем режиме 10хØ
Электрические характеристики
Частота, МГц |
Максимальное затухание, дБ/100м |
Минимальные потери PS-NEXT, дБ |
Минимальное значение PS-ACR, дБ/100м |
0.772 | 1.8 | 64 | 62.2 |
1.0 | 2.0 | 62 | 60.0 |
4.0 | 4.1 | 53 | 48.9 |
8.0 | 5.80 | 48 | 42.2 |
10.0 | 6.5 | 47 | 40.5 |
16.0 | 8.2 | 44 | 35.8 |
20.0 | 9.3 | 42 | 32.8 |
25.0 | 10.4 | 41 | 30.6 |
31.25 | 11.7 | 39 | 28.3 |
62.5 | 17.0 | 35 | 18.0 |
100.0 | 22.0 | 32 | 10.0 |
Сопротивление постоянному току | 93.8 Ом/км |
Дисбаланс сопротивления | 3% |
Сопротивление на частоте 1-100 МГц | 100±15 Ом |
Емкость на частоте 1 кГц | 50±4 пФ/м |
Емкостной дисбаланс на частоте 1 кГц | 3300 пФ/км |
Минимальные потери разбалансировки на частоте 64 кГц | 43 дБ |
Максимальное напряжение | 300 В |
Диэлектрическая прочность изоляции | 1000 В RMS |
Скорость распространения | 68% |
Максимальная задержка распространения на частоте 1 МГц на частоте 10 МГц на частоте 100 МГц |
5.7 нс/м 5.4 нс/м 5.3 нс/м |
Отклонение задержки распространения | 35 нс/100м |
Минимальное сопротивление изоляции | 5 ГОм*км |
