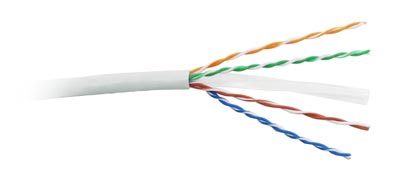

1 — Внешняя оболочка 2 — Витая пара solid 3 — Крестообразный разделитель |
|
Описание Тип кабеля и количество пар: кабель UTP (unshielded twisted pair — неэкранированная витая пара) для внутренней прокладки, 4 пары (solid), категория 6. |
Технические характеристики
- Проводник: оголенный медный провод Ø0.54±0.01 мм, 24 AWG
- Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
- Диаметр провода 0.99±0.02 мм
- Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
- 4 витые пары с полиэтиленовым разделителем, покрыты ПВХ оболочкой (минимальная толщина оболочки 0.4 мм)
- Внешний диаметр кабеля 6.2±0.2 мм
- Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
- Стандартная упаковка: 21.5 x 42 x 42 см (Ш x В x Г) — 305 м
- Вес кабеля без упаковки: 12.9 кг
- Вес кабеля с упаковкой: 13.8 кг
- Вес 1 км кабеля: 42.3 кг
- Рабочая температура: -20°C – +75°C
- Огнестойкость: СМ
- Стандарты: UL444/UL1581, TIA/EIA 568B.2
Электрические характеристики
Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
1.0 | 20.0 | 2.0 | 74.3 | 72.3 | 67.8 | 64.8 |
4.0 | 20.3 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 |
8.0 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 |
10.0 | 25.0 | 6.0 | 59.3 | 57.3 | 47.8 | 44.8 |
16.0 | 25.0 | 7.6 | 56.3 | 54.3 | 43.7 | 40.7 |
20.0 | 25.0 | 8.5 | 54.8 | 52.8 | 41.8 | 38.8 |
25.0 | 24.3 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 |
31.25 | 23.6 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 |
62.5 | 21.5 | 15.4 | 47.4 | 45.4 | 31.9 | 28.9 |
100.0 | 20.1 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 |
200 | 18.0 | 29.0 | 39.8 | 37.8 | 21.8 | 18.8 |
250 | 17.3 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 |
Максимальное сопротивление проводника при температуре 20°С | |
Дисбаланс сопротивления | 5% |
Емкостной дисбаланс пары по отношению к земле | 330 пФ/100м |
Сопротивление на частоте 0.772-100 МГц | 85-115 Ом |
Максимальная рабочая емкость | 5.6 нФ/м |
Проба на искру | 2.5 кВ |
