Многопарный кабель 5 категории, соответствующий стандартам
Кабель состоит из 25 экранированных (FTP) витых пар. Снаружи кабель покрыт ПВХ оболочкой черного цвета.
Кабель подходит для прокладки вне помещений.
 |

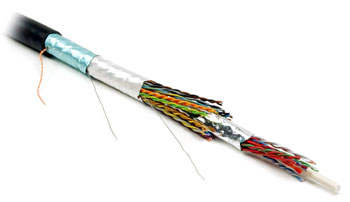

1 — Внешняя оболочка 2 — Рип-корд 3 — Экран-фольга 4 — Дренажный провод 5 — Защитная пленка 6 — Витая пара solid 7 — Центральный силовой элемент |
Технические характеристики
- Твердый медный проводник Ø 0.51 мм (24 AWG), изолированный твердым полиэтиленом. Количество жил — 50.
- 25 витых пар, уложенных в два слоя. Каждый слой экранирован фольгой и имеет дренажный провод.
- Внешняя оболочка из полиэтилена черного цвета.
- Внешний диаметр оболочки 16.0 мм.
- Вес кабеля 270 кг/км.
- Кабель соответствует стандарту пожарной безопасности
UL VW-1. - Температура:
— во время инсталляции от -10°C до +50°С
— рабочая температура от -50°С до +60°С - Радиус изгиба кабеля:
— во время инсталляции 10хØ (150 мм)
— в рабочем режиме 8хØ (120 мм)
Электрические характеристики
| Частота, МГц |
Максимальное затухание, дБ/100м |
Минимальные потери PS-NEXT, дБ |
Минимальное значение PS-ACR, дБ/100м |
| 0.772 | 1.8 | 64 | 62.2 |
| 1.0 | 2.0 | 62 | 60.0 |
| 4.0 | 4.1 | 53 | 48.9 |
| 8.0 | 5.80 | 48 | 42.2 |
| 10.0 | 6.5 | 47 | 40.5 |
| 16.0 | 8.2 | 44 | 35.8 |
| 20.0 | 9.3 | 42 | 32.8 |
| 25.0 | 10.4 | 41 | 30.6 |
| 31.25 | 11.7 | 39 | 28.3 |
| 62.5 | 17.0 | 35 | 18.0 |
| 100.0 | 22.0 | 32 | 10.0 |
| Сопротивление постоянному току | 93.8 Ом/км |
| Дисбаланс сопротивления | 3% |
| Сопротивление на частоте 1-100 МГц | 100±15 Ом |
| Емкость на частоте 1 кГц | 50±4 пФ/м |
| Емкостной дисбаланс на частоте 1 кГц | 3300 пФ/км |
| Минимальные потери разбалансировки на частоте 64 кГц | 43 дБ |
| Максимальное напряжение | 300 В |
| Диэлектрическая прочность изоляции | 1000 В RMS |
| Скорость распространения | 68% |
| Максимальная задержка распространения на частоте 1 МГц на частоте 10 МГц на частоте 100 МГц |
5.7 нс/м 5.4 нс/м 5.3 нс/м |
| Отклонение задержки распространения | 35 нс/100м |
| Минимальное сопротивление изоляции | 5 ГОм*км |
