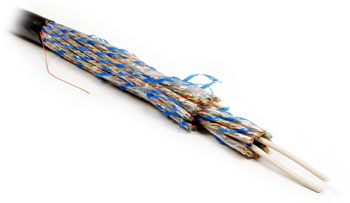

Неэкранированный медный кабель UTP, 100 пар (25 пучка по 4 пары), изоляция — устойчивый к воздействию УФ лучей полиэтилен, оболочка — полиэтилен.
Кабель подходит для прокладки вне помещений.
Соответствует стандартам ANSI/TIA/EIA 568-B и ISO/IEC 11801.
 |
1 — Внешняя оболочка 2 — Рип-корд 3 — Защитная пленка 4 — Пучок из 4-х витых пар solid 5 — Витая пара solid 6 — Центральный силовой элемент |
| Схема пучка | |
 |
1 — Полимерная лента 2 — Защитная пленка 3 — Витая пара solid 4 — Маркировочная лента |
Технические характеристики
- Проводящим материалом является медная проволока. Диаметр проводника (жилы) 0.51 мм. Общее количество жил — 200.
- Жилы изолированы твердой полиэтиленовой оболочкой и скручены в пары.
- Витые пары разделены на 25 пучков по 4 пары в каждом.
Цвет пар:
— белый/синий — синий
— белый/зеленый — зеленый
— белый/оранжевый — оранжевый
— белый/коричневый — коричневый - Пучки расположены в 2 слоя вокруг центрального силового элемента, каждый пучок обмотан разделительной лентой из полиэфира. Диаметр пучка 4.0 мм.
- Внешняя оболочка из полиэтилена толщиной 0.8 мм. Внешний диаметр оболочки 25.6 мм.
- Вес кабеля 571 кг/км.
- Температура:
— во время инсталляции от -10°C до +40°С
— рабочая температура от -40°С до +70°С - Радиус изгиба кабеля: 20хØ.
