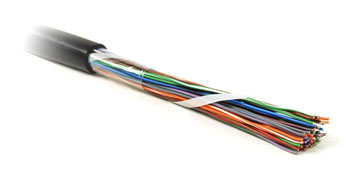

Неэкранированный медный кабель, 25 пар, изоляция — устойчивый к воздействию УФ лучей полиэтилен, оболочка — полиэтилен.
Кабель подходит для прокладки вне помещений.
Соответствует стандарту EIA/TIA 568-B для кабелей 3 категории.
 |

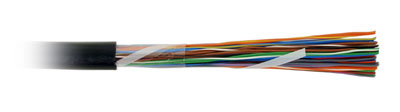

1 — Внешняя оболочка 2 — Рип-корд 3 — Защитная пленка 4 — Полимерная лента 5 — Витая пара solid |
Технические характеристики
- Проводящим материалом является проволока из мягкой луженой электролитической меди. Диаметр проводника (жилы) 0.5 мм.
- Относительное удлинение проводника составляет минимум 14%.
- Жилы изолированы твердой полиэтиленовой оболочкой. Внешний диаметр изолированного проводника составляет 0.9 мм.
- Проводники скручены в пары. Максимальный шаг скрутки 100 мм.
- Тонкая белая лента вокруг кабеля.
- Полимерная лента вокруг кабеля.
- Витой рипкорд, усилие на разрыв рипкорда 15 кг.
- Оболочка черного цвета из полиэтилена, устойчивая к воздействию ультрафиолетовых лучей. Толщина оболочки 1.3 мм.
- Внешний диаметр кабеля примерно 12 мм.
- Вес кабеля 165 кг/км.
- Рабочая температура от -40°C до +50°C.
- Кабель соответствует стандарту пожарной безопасности IEC 60332-1.
Электрические характеристики
| Максимальное сопротивление постоянному току при температуре 20°С |
|
| Дисбаланс сопротивления | 3% |
| Емкостной дисбаланс пары по отношению к земле на частоте 1 кГц |
330 пФ/100м |
| Сопротивление на частоте 1-16 МГц |
85-115 Ом |
| Минимальные обратные потери на частоте до 10 МГц на частоте 16 МГц |
12 дБ 10 дБ |
| Максимальное затухание при температуре 20°С на частоте 772 кГц на частоте 1 МГц на частоте 4 МГЦ на частоте 8 МГц на частоте 10 МГц на частоте 16 МГц |
2.2 дБ/100 м 2.6 дБ/100 м 5.6 дБ/100 м 8.5 дБ/100 м 9.7 дБ/100 м 13.1 дБ/100 м |
| Минимальные потери NEXT между парами на частоте 772 кГц на частоте 1 МГц на частоте 4 МГЦ на частоте 8 МГц на частоте 10 МГц на частоте 16 МГц |
43 дБ 41 дБ 32 дБ 27дБ 26 дБ 23 дБ |
| Минимальная относительная скорость распространения на частоте 10 МГц |
0.585 |
