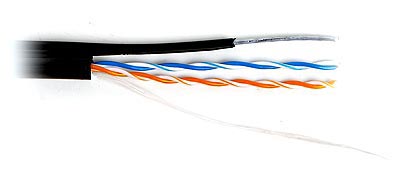

Кабель витая пара UTP, категория 5, 2 пары, одножильный (solid), с металлическим тросом

Цена

Для уточнения цены свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку

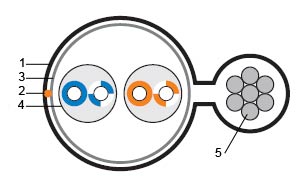

1 — Внешняя оболочка
2 — Рип-корд
3 — Защитная пленка
4 — Витая пара
5 — Металлический трос

Описание
Тип кабеля и количество пар: кабель UTP (unshielded twisted pair — неэкранированная витая пара) для внешней прокладки с металлическим тросом, 2 пары (solid), категория 5.

Технические характеристики

  • Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG
  • Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
  • Диаметр провода 0.92±0.02 мм
  • Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый
  • 2 витые пары покрыты оболочкой из полиэтилена (минимальная толщина оболочки 0.65 мм)
  • Внешний диаметр кабеля 4.3±0.2мм
  • Несущий трос: оцинкованная сталь Ø1.2±0.1 мм
  • Толщина оболочки троса: 0.7±0.05 мм
  • Диаметр троса с оболочкой: 2.6 мм
  • Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
  • Стандартная упаковка (катушка): 38 x 38 x 27 см (Ш x В x Г) — 500 м
  • Вес кабеля без упаковки: 17 кг
  • Вес кабеля с упаковкой: 19 кг
  • Вес 1 км кабеля: 34 кг
  • Рабочая температура: -40°C – +60°C
  • Огнестойкость: СМX
  • Стандарты: UL444/UL1581, TIA/EIA 568B.2

Электрические характеристики

Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772   1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8

Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
