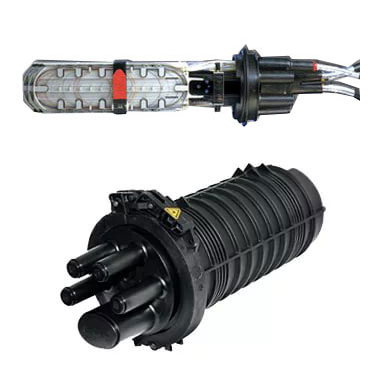

Муфта FOSC 400A4

Описание

Тупиковая оптическая муфта FOSC 400A4 используется для защиты мест сварки кабелей из оптического волокна. Конструкция муфты позволяет использовать ее при работе с кабелями разного типа. В зависимости от комплектации возможно использование с армированными кабелями или с диэлектриками.

Стандартная муфта имеет пять патрубок. Четыре круглых ввода обеспечивают проход четырех проводов. Через овальное отверстие для ввода можно проложить два провода с использованием специального зажима. Диаметр используемых проводов до 19 и 25 миллиметров для круглого и овального вводов соответственно.

Муфта универсальна FOSC 400A4 используется с кабелями разной модификации и расположением оптических волокон. В муфте помещается до 4 сплайс кассеты. При использовании четырех кассет максимальная емкость 96 сварных соединений (муфта FOSC-400A4-96-K01-RU01) при использовании 2 кассет 46 (муфта FOSC-400A4-S24-1-NNN)

Муфта fosc 400a4 s08 1 nnn — 8 соединений (КДЗС 60 мм)
Муфта fosc 400a4 s16 1 nnn — 16 соединений (КДЗС 45 мм)
Муфта fosc 400a4 s24 1 nnn — 24 соединений (КДЗС 45 мм)

Стандартная конструкция муфты имеет один свободный лоток для обеспечения запаса оптического волокна во время прокладки. Для увеличения общего количества сварок возможно извлечение лотка для установки дополнительной кассеты. При полностью свободной конструкции без дополнительного лотка возможно использование до трех кассет. Каждая кассета максимально может выдержать до 24 сварок. Возможно использование и с кассетами на меньшее количество соединений оптических волокон.

Муфта FOSC 400A4 используется для прокладки коммуникаций в тоннелях, коллекторах, для подземных работ.

Дополнительные комплектации возможны также с кронштейном для установки, дополнительными трубками для термоусадки и заземлением. В зависимости от комплектации, возможны поставки с разным количеством кассет. Комплектации делятся по предназначению: для бронированных проводов или диэлектриков выпускаются дополнительные, расширенные модификации с установочными кронштейнами и несколькими комплектами ввода.

Комплектация

Муфта FOSC400A4-S24-l-NNN-Ru01

1 кассета рассчитана на 24 сварки, 1 овальный ввод на два кабеля. Используется с самонесущими оптическими кабелями в диэлектрической оболочке.

Муфта FOSC400A4-S24-l-NGN-Ru02

1 кассета на 24 сварки, овальный кабельный ввод на 2 кабеля, болт для заземления, комплект герметизации DJS KIT. Применяется для монтажа оптических кабелей с металлической броней.

Муфта FOSC400A4-S24-1 -NNN-Ru03

1 кассета на 24 сварки, 2 круглых кабельных ввода. Муфта используется с самонесущим оптическим кабелем.
