Описание

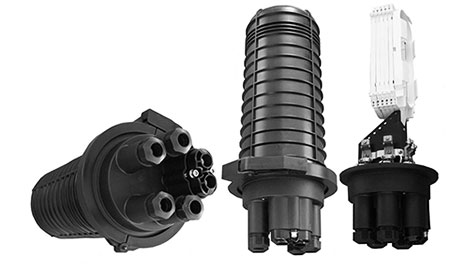

Универсальные тупиковые оптические муфты с маркировкой FOSC-400B4 и FOSC-400B2 используются при прокладке коммуникаций из оптоволоконных кабелей, защищая места сварки от механического повреждения, неблагоприятного воздействия сейсмической активности и перепада температур.
В зависимости от модификации муфты, конструкция предусматривает разное количество патрубок. Во модели FOSC-400B2 размещено три патрубка, два их которых – большие круглые и один овальный. Ввиду большого диаметра круглых патрубок сквозь них можно вводить несколько кабелей.
Концевая оптическая муфта FOSC-400B2 имеет четыре маленьких круглых ввода и один овального диаметра для оптоволоконных кабелей.
Муфты могут иметь разное количество кассет: от четырех до шести. При этом кассета с четырьмя кассетами в базовой комплектации продается только с одной, а с шестью комплектуется максимально при продаже.
Каждая муфта имеет один свободный лоток из пяти для обеспечения необходимого количества запаса кабеля. Также конструкция предполагает использование дополнительных средств для герметизации, в том числе и герметичную ленту.
При заземлении необходимо использовать кронштейн, который входит в комплектацию муфты.
Комплектация
- Корпус — 1шт.
- Хомут — 1шт.
- Основание с креплением для силового элемента — 1шт.
- Лоток (8/16/24) — 1шт.
- Комплект для герметизации овального кабельного ввода (RU01) — 1шт.
- Уплотнительное кольцо — 1шт.
- Силикагель — 1шт.
- Инструкция по монтажу — 1шт.
Технические характеристики
| Тип муфты | Тупиковая | |
| Диаметр вводимых кабелей, мм | Круглый ввод | 5—19 |
| Овальный ввод | 10—25 | |
| Макс. количество вводимых кабелей | Круглый ввод | 4 |
| Овальный ввод | 2 | |
| Макс. количество одиночных сварных соединений в муфте | 96/144 при снятом лотке и установке дополнительных кассет | |
| Макс. Количество сплайс-кассет | 4/6 при снятом лотке | |
| Размеры, мм | 0180×540 | |
| Температура эксплуатации. °С | От — 50 до +60°С | |
