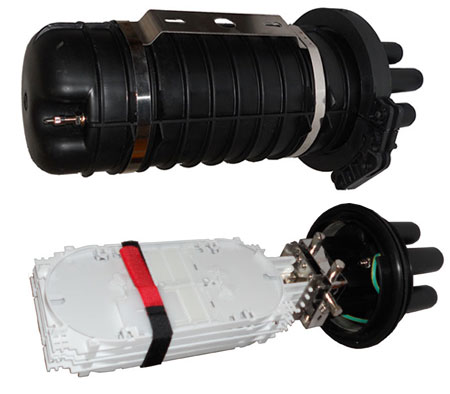

Муфта GJS-03

Описание

Оптическая муфта GJS-03 тупикового типа используется для соединения кабелей из оптических волокон. Прочный корпус изготовлен из поликарбоната, что позволяет защитить оптическое волокно от потенциально опасных воздействий внешнего характера: сырости, влаги, погодных условий, сейсмической активности и механического воздействия. Конструкция практически универсальна, может использоваться как при воздушной, так и при подземной прокладке проводов. При использовании дополнительной герметизации, конструкция будет надежной, в несколько раз возрастет защита от механического воздействия и повреждений.

Конструкция состоит из пяти патрубков. Четыре – круглые, один овальный. Совместно с муфтой используется максимально до шести кассет. При максимальной кассетной нагрузке, количество сварок доходит до 144. Базовая емкость без дополнительных кассет – девяносто шесть волокон.
Используется в широком температурном диапазоне от -60 до +70 градусов.

Удобная конструкция муфты GJS-03 обеспечивает комфортный и быстрый монтаж. Патрубки имеют диаметр, который соответствует международным стандартам размеров кабелей из оптических волокон, что делает муфту практически универсальной. После процесса прокладки проводов даже при максимальной кассетной загрузке, внутри муфты остается свободное место для запаса ОВ. Последующий доступ в муфту происходит без использования специального инструмента. Конструкция закрывается самостоятельно при помощи двух полукругов, которые скрепляются друг с другом при помощи замка.

При установке можно варьировать количество устанавливаемых гильз, конструкция и внутреннее пространство позволяет установить две одновременно.
В комплект для простой установки входят необходимые аксессуары и монтировочные инструменты. Также с муфтой входит в комплект текстовая инструкция по монтажу, лента для герметизации, полая трубка для фиксации и дополнительной защиты кабелей из оптического волокна, кассета и кронштейн.

Комплектация

• Корпус из высокопрочного пластика (1 шт);
• Герметизирующая прокладка (1 комплект);
• Оригинальный механизм герметизации (1 комплект);
• Cплайс-кассета (4 шт);
• Каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет (1 шт);
• Кронштейн для крепления на стене/грозотросе (1 комплект);
• Полный комплект вводов (термоусадка, шкурка, защита) на круглые ввода (4шт.);
• Комплект ввода (термоусадка) на овальный ввод (1шт.);
• Разветвительный зажим на овальный ввод (1шт.);
• Комплект заземления (1шт.);
• Термоусадочные гильзы, герметик,селикагель (1 комплект).

Технические характеристики
