Описание

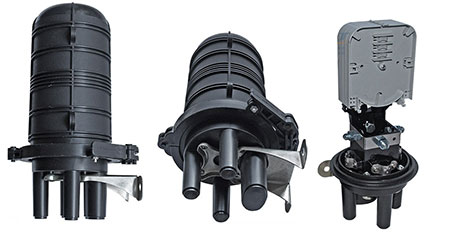

Муфта оптическая GJS-2-D 48 предназначена для защиты мест сварок кабелей из оптического волокна после их сращивания. Используется также для разветвления оптического кабеля.
Конструкция тупикового типа, максимальная высота – 30 см. Прочный корпус из поликарбоната защищает от внешнего воздействия, в том числе от сырости и температурных перепадов. Прочная конструкция муфты GJS-2-D 48 делает возможной внешнюю установку муфты, механической герметизации и металлическим кассетам с покрытием, предотвращающим коррозию металла.
Муфта GJS-2-D 48 используется для прокладки воздушных сетей коммуникации, наземных и для прокладки по стенам помещения. В базовую комплектацию устройства входит кронштейн для более надежной фиксации и термоусадки.
Муфта GJS-2-D 48 содержит три патрубка круглой формы. Через круглые выводы проводят кабель диаметром до 17 мм. Овальный кабельный вывод используется для работы с крупными кабелями, диаметром до 45 миллиметров. В комплект входит сплайс кассета. Емкость каждой кассеты равна 12 гильз. Максимальная кассетная нагрузка – 48 сварок, четыре стандартной комплектации кассеты.
В базовый набор входят все необходимые аксессуары для установки и надежной фиксации конструкции.
Комплектация
- Торцовый ключ
- Фольга
- 18 нейлоновых стяжек по 6 см
- Гильзы КДЗС 52мм — 48шт
- Термоусаживаемые трубки 4шт
- Маркеры
- Кронштейн для крепления муфты на круглой опоре
- Проволока
Технические характеристики
|
Диапазон температур окружающей среды:
|
-40°C — +60°C
|
|
|
Размеры муфты (высота, диаметр):
|
300х178 мм.
|
|
|
Материал:
|
поликарбонат
|
|
|
Тип муфты:
|
вертикальная тупиковая
|
|
|
Количество кабельных вводов:
|
4 (4 с одной стороны)
|
|
|
Диаметры вводов:
|
3х16мм
1 овальный ввод 25х44
|
|
|
Емкость (стандартная / максимальная):
|
48/48
|
|
|
Количество сплайс-кассет :
|
4/4
|
|
