Описание

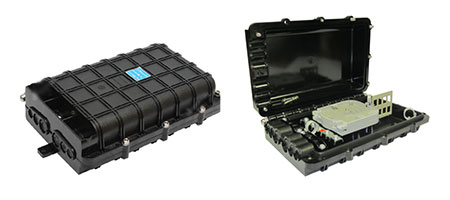

Универсальна оптическая муфта GJS-5002 используется при различных способах монтажа волоконо оптических линий связи. Конструкция муфты позволяет применять ее при воздушной прокладке, установке на вертикальной поверхности, под землей и в канализации. Прочный пластик обеспечивает защиту мест соединений и сварки оптических проводов от попадания внутрь влаги, защищает от механических повреждений.
Конструкция кабельных вводов муфты позволяет использовать оптический кабель диаметром до 20 мм. Всего в муфте шесть патрубков. Два предназначены для диаметра 20 мм., два под кабель 16 мм. и 2 под 13 мм кабели.
Также можно использовать муфту GJS-5002 под вывод оптических волокон для коммутационных соединений. Для этого муфта снабжена выводами под 8 оптических шнуров.
Максимальная емкость сплайс кассеты при стандартной установке гильз составляет 6 сварок, при установке в два слоя – 12. Кассетная емкость – 4 штуки. В базовую комплектацию входят две сплайс кассеты и все необходимые для крепежа и герметизации аксессуары.
Комплектация
- корпус муфты из высокопрочного пластика
- механизм фиксации оптического кабеля
- две сплайс-кассеты емкостью 12 сварок
- уплотнительная прокладка
- крепежный набор
- Расходные материалы (стяжки, изолента, КДЗС, уплотнительные резинки, маркеры)
Технические характеристики
| Кол-во вводов оптического кабеля | 6 |
| под кабель Ø13 мм | 2 |
| под кабель Ø16мм | 2 |
| под кабель Ø20мм | 2 |
| Емкость сплайс-кассеты | 6 сварок в один слой или
12 сварок в два слоя |
| Максимальное кол-во сплайс-кассет |
4 |
| Максимальное кол-во сварок |
24/48 сварок |
| Планка для монтажа SC розеток | 8 SC-портов |
| Рабочая температура |
-40°C ~ +65°C |
| Габаритные размеры, мм | 323x202x86 |
