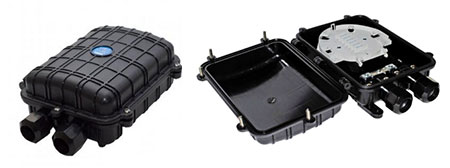

Муфта GJS-6006

Описание

Настенная оптическая муфта GJS-6006 используется при прокладке кабелей из оптического волокна для защиты мест сварки и разветвлений кабеля от неблагоприятных факторов внешней среды, сдавливания и других механических повреждений. Конструкция устроена таким образом, чтобы при небольшом весе обеспечить надежную защиту и изоляцию мест сварки. Поэтому муфта может использоваться как при воздушной, так и для наземной или подземной прокладки.

Муфта GJS-6006 может пропускать кабеля максимальным диаметром 14 мм. Специально под них рассчитан один патрубок с максимальным диаметром. Два других вывода рассчитаны на провод 12 мм. В случае меньшего диаметра места соединения стоит герметизировать изолирующей лентой.

Гильзы устанавливаются в сплайс кассеты, при стандартной установке максимальная емкость шесть сварок. При использовании двухэтажного способа крепления гильз, емкость кассеты увеличивается до двенадцати сварок. При стандартном креплении максимальная кассетная нагрузка составляет 24 сварки, при двухэтажном креплении – 48.

Выдерживает использование в широком диапазоне температур от -40 до +60 градусов по шкале Цельсия. Надежный герметичный корпус защищает места соединения от сырости при подземной прокладке.

Комплектация

• Корпус из прочного пластика
• Герметизирующая прокладка
• Механизм герметизации
• Механизм фиксации оптического кабеля
• Сплайс-пластины
• Установочный инструмент
• Болт заземления
• Расходные материалы (термоусадочные гильзы, изолента, герметик, маркеры, стяжки)

Технические характеристики
