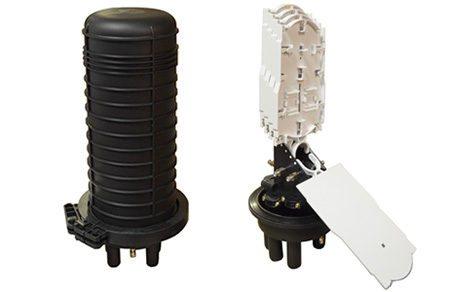

Муфта GJS-7002

Описание

Емкая универсальная оптическая муфта GJS-7002 тупикового типа используется для защиты сварочных мест оптических кабелей и мест их разветвления при прокладке по воздуху, под землей или наземной кладке. Прочный корпус из пластика и антикоррозийные пластины внутри муфты обеспечивают надежную защиту мест соединений от воздействия неблагоприятных внешних факторов окружающей среды и механических повреждений.

Максимальное количество сварок при кассетной нагрузке в 6 кассет – 144. В базовой комплектации в муфте GJS-7002 имеется две кассеты с максимальной нагрузкой в 24 сварки.

В конструкции предусмотрено четыре патрубка с максимальным диаметром кабелей из оптического волокна до 24 миллиметров. Овальный патрубок рассчитан на несколько кабелей меньшего диаметра или на один размером до 40 миллиметров.

Защита содержимого муфты обеспечивается с помощью герметизационной ленты, которая входит в комплект муфты. При установке необходимо использовать специальный кронштейн для заземления. При использовании муфты GJS-7002 в местах с повышенным уровнем влажности, необходимо использовать термоусадочные трубы и дополнительную герметизационную защиту.

Диапазон поддерживаемых температур: от -40 до +60 градусов. В комплект входят все необходимые аксессуары и инструменты для инсталляции конструкции. Помимо встроенной в базовой комплектации резиновой изолирующей прокладки, используется лента, которая тоже входит в комплект.

Комплектация

• Кронштейн- 1шт
• Гильзы КДЗС 60мм — 48шт
• Маркеры — 8шт
• Фольга 10х25 см — 1шт
• Анкерный болт 10х40 — 2шт
• Наждачная бумага 27х2,5см — 1шт
• Изолента шириной 20 мм — 1шт
• Нейлоновые хомуты 3х110 мм — 12шт
• Термоусадочная трубка — 5шт
• Зажим — 1шт
• Защитная трубка Ø4мм L-100см — 2шт
• 2 кассеты емкостью 24 гильзы
