Описание

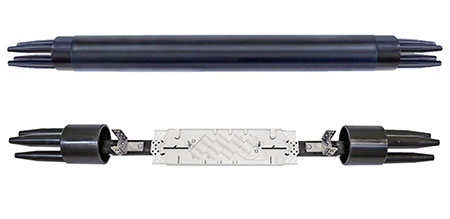

Муфта оптическая МОГ-У-33-1К4845 для монтажа в колодцах под большим давлением. Конструкция выдерживает относительную влажность воздуха до 100%, что делает ее незаменимой при установке в заполненных колодцах.
Внутри корпуса расположен лоток из стали нержавеющего типа. По краям – два оголовника. Имеются три выхода для оптических кабелей. Корпус имеет полимерную изоляцию, полностью герметичен.
Внутри конструкции расположено три патрубка. Два – диаметром 19 миллиметров, один диаметром 21 миллиметр. В комплект входит одна стандартная кассета, возможно использование дополнительных кассет, при применении которых муфта показывает высокую надежность, выдерживая более ста сварок.
Применяется в температурном диапазоне от -60 до +70. Используется с кабелями из оптического волокна с диаметром в от 9 до 21 мм.
При установке кабеля с ЦСЭ используются кронштейны. В остальных случаях крепится за оболочку кабеля. В комплектацию входят гильзы, одна стандартная кассета и информация по установке.
Технические характеристики
| Кол-во сварных соединений | 144 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов, сторона 1: | |
| — конус, до 21 мм | 1 |
| — конус, до 19 мм | 2 |
| Кол-во вводов, сторона 2: | |
| — конус, до 21 мм | 1 |
| — конус, до 19 мм | 2 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -40 до +70 |
| Габаритные размеры: | |
| — длина, мм | 920 |
| — диаметр, мм | 90 |
| Масса, кг | 2,2 |
