Описание

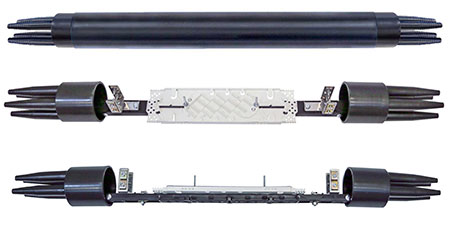

Оптическая муфта МОГ-У-44-1К4845 проходного типа для монтажа оптического кабеля под давлением и в зонах повышенной влажности. Конструкция выдерживает влажность воздуха до 100%, что обеспечивает ее надежную установку и использование в колодцах даже полностью заполненных.
Муфту МОГ-У-44-1К4845 можно использовать с четырьмя кассетами. Конструкция имеет лоток из нержавеющей стали, оголовники для прокладки двух или четырех оптических кабелей. Количество сварок при использовании максимального количества кассет доходит до 144.
Эксплуатируется при температурном диапазоне от -40 до +60 градусов, выдерживает силу давления до десяти кН на сто миллиметров.
Крепление ЦСЭ кабеля происходит при помощи кронштейнов. Также необходимо использовать специальные нейлоновые стяжки, хомуты для герметизации и фиксации проводов при прокладке.
Базовая комплектация муфты позволяет использоваться соединение из 48 оптических волокон, в базовой модели также снижено максимальное количество кассет до трех штук.
Комплектация
Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.
Технические характеристики
| Кол-во сварных соединений | 144 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов, сторона 1: | |
| — конус, до 16 мм | 4 |
| Кол-во вводов, сторона 2: | |
| — конус, до 16 мм | 4 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -40 до +70 |
| Габаритные размеры: | |
| — длина, мм | 920 |
| — диаметр, мм | 90 |
| Масса, кг | 2,2 |
