Описание

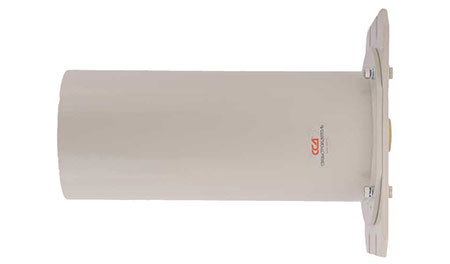

Муфта МОПГ-М-2/64-4КС1645-К используется при монтаже СИП или прокладке оптических кабелей в грозотросах на линиях электропередачи. Модель МОПГ-М прошла все необходимые испытания качества, сертифицирована для использования в федеральных электрических коммуникациях.
Корпус муфты МОПГ-М при установке нуждается в дополнительной герметизации с помощью прокладок из резины или полимеров. Выдерживает температурный диапазон от – 60 до +70 градусов.
Вместительность муфты – до 64 волокон. Максимальное количество используемых одновременно кассет – до четырех. Возможно подключение дополнительного грозотроса для использования 64 волокон одновременно. Максимальное количество самостоятельно используемых оптических кабелей 3.
Диаметр используемого кабеля в грозотросе – 20 мм.
Минимальный диаметр кабеля с ГТ, поддерживаемый муфтой – 9 мм.
Использование самостоятельных проводов самонесущего типа – до 22 мм.
Используется для электрических сетей подвесного типа и с кабелями из диэлектриков. Во время установки необходимо использовать специальные кронштейны и вращающиеся барабаны. Важно помнить: при наличии свободного неиспользуемого кабельного прохода, его необходимо изолировать.
Комплектация
Кожух 1 шт.
Основание 1 шт.
Кассета КТ-3645 6 шт.
Крышка кассеты 1 шт.
Заглушка 2 шт.
Комплект деталей для монтажа (стяжки, маркеры) 6 шт.
Перчатки х/б 1 пара
Силикагель 1 шт.
Пинцет для укладки КДЗС 1 шт.
Технические характеристики
| Макс. число соединений ОВ, шт. | 64 |
| Макс. наружный диаметр ОК, встроенного в грозотрос, мм | 20 |
| Макс. наружный диаметр подвесного самонесущего ОК, мм | 22 |
| Мин. наружный диаметр ОКГТ, мм | 9 |
| Макс. кол-во вводимых ОК, шт. | 3 |
| Макс. кол-во кассет типа КС-1645, шт. | 4 |
| Температура эксплуатации, °С | от -60 до +70 |
| Относительная влажность (среднегодовое значение), % | 80 |
| Габаритные размеры, мм: | |
| — длина | 295 |
| — ширина | 170 |
| — высота | 330 |
| Масса, кг | 4,2 |
