Описание

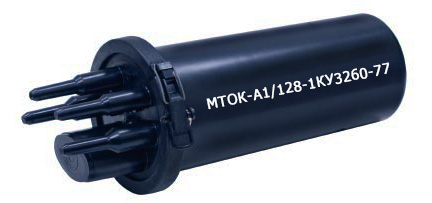

Муфта оптическая МТОК-А1/128-1КУ3260-77 тупикового типа, используется при прокладке бронированного оптоволоконного кабеля в земле. Конструкция муфты надежно защищает места сварок от механического повреждения, сдавливания и попадания влаги.
Муфта обеспечивает простой монтаж кабеля холодным способом. Герметизация осуществляется при помощи хомута, муфты и труб с термоусадкой. Также в комплект поставки входит силикагель для надежного крепления и фиксации.
Конструкция муфты состоит из шести патрубок разного диаметра, имеется также три вывода для оптических волокон.
В комплектацию поставки входит одна кассета для оптических волокон, возможно дополнительно приобрести четыре кассеты. Муфты МТОК-А1/128-1КУ3260-77 комплектуется гильзами для установки в кассеты.
При покупке муфты МТОК-А1 вы получаете необходимый набор инструментов и расходников для инсталляции конструкции.
Комплектация
- Кожух, кассета для модулей, кронштейн, оголовник
- Патрубок для ввода заземления
- Комплект для ввода оптического кабеля № 7
- Наконечники для штуцера
- Хомут
- ТУТ 180/58 (для герметизации стыка корпуса с оголовником) – 1 шт.
- Кассета с винтом для крепления
- Комплект для герметизации кабельных вводов
- Гильзы КДЗС
- Аксессуары для монтажа (силикагель, наждачная бумага, изолента)
Технические характеристики
| Тип муфты | тупиковая |
| Максимальное число соединяемых ОВ, шт | 96 |
| Максимальный наружный диаметр соединяемых ОК, мм | 25 |
| Температура эксплуатации, С | От — 60 до + 70 |
| Относительная влажность (среднегодовое значение), % | 80 |
| Усилие сдавливания, кН/см (кгс/см) | 1,0 (100) |
| Удар, Н*м (кг*м) | 25 (2,5) |
| Габаритные размеры: диаметр, мм длина, мм |
159 519 |
| Масса, кг | 2,9 |
