Описание

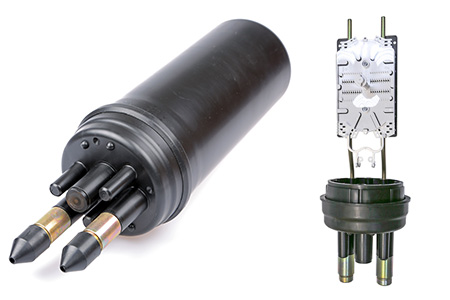

Оптическая муфта МТОК-А1/216-1КТ3645-К-77 классического типа предназначена для прокладки оптических кабелей в земле. Отсутствие возможности монтажа проходного кабеля упрощает использование в подводной прокладке, на дне колодцев или котлованов.
Герметизация корпуса муфты обеспечивается благодаря использованию дополнительно приобретаемых труб термоусадки. Последующее вскрытие коробки осуществляется также при помощи термоусадочных труб.
Емкость муфты МТОК-А1/216-1КТ3645-К-77 216 сварок. Максимально допустимое количество кассет – 6. В конструкции предусмотрено шесть патрубков разного диаметра. Большие вводы рассчитаны на максимальный диаметр провода в 16 миллиметров, входы поменьше – для кабелей на 9 миллиметров.
Конструкция входов муфты позволяет удобно работать с центральным силовым элементом кабеля неизолированного типа. При прокладке бронированных кабелей из оптического волокна возможна изоляция непосредственно внутри конструкции, что ускоряет и упрощает процесс прокладки.
Возможно приобретение дополнительной защитной муфты – используется для усиленной герметизации, при прокладке на дне водоемов.
Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений: | |
| — без транзитной петли | 108 |
| — с транзитной петлей | 72 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет: | |
| — без транзитной петли | 3 |
| — с транзитной петлей | 2 |
| Кол-во вводов: | |
| — круглый ступенчатый, до 20 мм | 2 |
| — круглый ступенчатый, до 16 мм | 2 |
| — овальный, до 25 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 416 |
| — диаметр, мм | 188 |
| Масса, кг | 1,3 |
