Описание

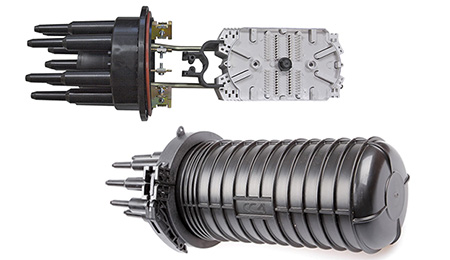

Оптическая муфта МТОК-Г3/216-1КТ3645-К для монтажа воздушных ВОЛС. Муфта используется с оптическим кабелем с неизолированным силовым элементом. Прочная конструкция и высокая степень герметизации обеспечивает надежную защиту от внешних повреждений мест соединений оптических волокон и транзитной петли кабеля.
В конструкции муфты МТОК-Г3 предусмотрено шесть круглых и один овальный патрубок. Круглые имеют ступенчатые зазубрины для упрощения процесса прокладки кабелей разного диаметра и герметизации ввода. При установке необходимо срезать зазубрины при монтаже кабелей меньшего диаметра, таки образом обеспечивая отсутствие лишней нагрузки на термоусадочную трубку. Из шести вводов, четыре предназначены для ввода кабеля с максимальным диаметром до 20 мм, 2 – для ввода кабелей диаметром 16 мм.
Овальный ввод может использоваться для прокладки транзитной петли или для ввода кабелей с диаметром до 25 мм.
Муфта марки МТОК-Г3/216-1КТ3645-К имеет прочный корпус, герметичность обеспечивается при помощи механического замка с использование хомута и термоусадочных трубок.
В комплект муфты входят все необходимые материалы и аксессуары для установки. При креплении на вертикальную поверхность используют кронштейн, который нужно приобретать отдельно.
Комплектация
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Трубка ТУТ 19/5 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений | 216 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| — круглый ступенчатый, до 20 мм | 2 |
| — круглый ступенчатый, до 16 мм | 4 |
| — овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 488 |
| — диаметр, мм | 215 |
| Масса, кг | 3 |
