Описание

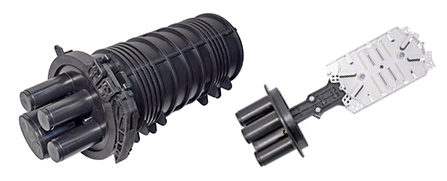

Оптическая муфта МТОК-К6/108-1КТ3645-К тупикового типа используется при прокладке кабелей из оптического волокна, защиты мест их соединения и разветвления. Используется с любыми кабелями и типами прокладок. Не подходит только для прокладки кабелей из оптического волокна под водой.
Наличие овального патрубка и дополнительного съемного лотка позволяет использовать муфту для прокладки транзитной петли. Проходной кабель прокладывается изолированно от кассет со сваркой, без необходимости разрезания. При отсутствии транзитного кабеля возможно использование овального ввода для прохода кабелей диаметром до 25 миллиметров.
Повышенный уровень надежности и герметизацию вводов обеспечивают зазубрины на круглых патрубках ступенчатого типа, которые можно обрезать до максимального диаметра и прокладке кабелей. Через патрубок можно прокладывать кабели диаметром до 16 миллиметров.
Максимальная кассетная нагрузка муфты МТОК-К6/108-1КТ3645-К, без транзитной петли, достигает 108 сварок на три кассеты. При использовании проходного кабеля через овальный патрубок, количество сварок распределяется на две кассеты и достигает 72.
Комплектация
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений: | |
| — без транзитной петли | 108 |
| — с транзитной петлей | 72 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет: | |
| — без транзитной петли ОМ | 3 |
| — с транзитной петлей ОМ | 2 |
| Кол-во вводов: | |
| — круглый, до 16 мм | 3 |
| — овальный/до 25 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации, ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длинна, мм | 378 |
| — диаметр, мм | 188 |
| Масса, кг | 1.3 |
