Описание

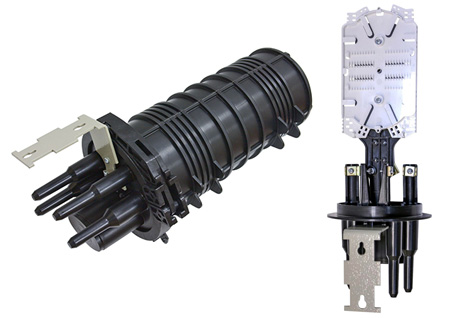

Оптическая муфта МТОК-Л6/108-1КТ3645-К используется при прокладке оптоволоконных кабелей в воздушных коммуникаций, в том числе и при неизолированном центральном силовом элементе. Высокая герметичность вводов и конструкции позволяет использовать при прокладке городских коммуникаций, защищая оптические волокна от вредного воздействия температур, солнечного света и механических повреждений.
В конструкции муфты предусмотрен овальный патрубок для транзитной прокладки провода. Он устанавливается в отдельном лотке, не задевая сварочную кассету. При неиспользовании лотка для транзитной петли, возможна прокладка через него проводов диаметром 25 миллиметров в качестве входа.
Круглые патрубки имеют ступенчатые зазубрины, которые разрезаются под меньший диаметр кабеля, обеспечивая дополнительную герметичность конструкции. Четыре круглых патрубка пропускают кабели диаметром до 20 и 16 миллиметров. На каждый диаметр кабеля – по два патрубка.
При использовании дополнительного лотка и прокладки через овальный патрубок транзитной петли число сварок достигает 72. При установке в муфту МТОК-Л6/108-1КТ3645-К максимальное количество сплайс кассет и использовании тарнзитного патрубка для проведения кабелей диаметром 25 мм, количество сварок увеличивается до 108.
Дополнительная герметизация вводов кабеля достигается при использовании термоусадочных труб. Корпус муфты плотно закрывается с помощью хомута.
Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений: | |
| — без транзитной петли | 108 |
| — с транзитной петлей | 72 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет: | |
| — без транзитной петли | 3 |
| — с транзитной петлей | 2 |
| Кол-во вводов: | |
| — круглый ступенчатый, до 20 мм | 2 |
| — круглый ступенчатый, до 16 мм | 2 |
| — овальный, до 25 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 416 |
| — диаметр, мм | 188 |
| Масса, кг | 1,3 |
