Описание

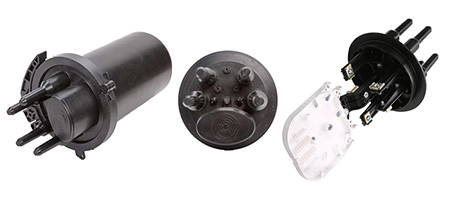

Муфта оптическая МТОК-Л7/48-1КС1645-К тупикового типа, используется при монтаже оптического кабеля, для защиты мест соединений и разветвления. Конструкция муфты позволяет также проводить через овальный патрубок транзитную петлю без повреждения изоляции самого кабеля и нарушения работы сварок внутри кассет. Используется при прокладке кабелей с неизолированным силовым элементом.
Конструкция муфты выдерживает максимальную кассетную нагрузку в три кассеты. При использовании трех кассет количество сварок оптических волокон достигает 48 штук.
Муфта МТОК-Л7 снабжена четырьмя круглыми патрубками. По диаметру вводов расположены зазубрины, которые расширяются до диаметра проводимого кабеля. Два патрубка допускают использование кабеля диаметром до 20 мм, два – до 16 мм. При вводе кабелей необходимо вырезать зазубрины, ограничивающие кабель меньшого диаметра. Это позволит быстро установить оптоволокно без использования дополнительных средств герметизации.
Овальный патрубок может служить еще одним входом для ввода оптоволоконных кабелей или для прокладки транзитной петли. В первом случае допускается использование двух кабелей с максимальным диаметром 25 мм. При использовании транзитной петли, кабель прокладывается по лотку, не задевая сварочных кассет.
Механическая герметизация обеспечивает высокую скорость крепления и последующий быстрый доступ для диагностики проблем и прокладки дополнительного транзитного кабеля. Закрывается муфта при помощи хомута и регулируемого замка, которые после фиксации помогает легко извлечь хомут с муфты.
Муфты МТОК Л7 48 1КС1645 К используется при широком диапазоне температур от -60 до +70 градусов, что делает конструкцию идеальной для использования в любых климатических зонах России.
В комплектацию входят все необходимые элементы и аксессуары для наземного монтажа. При использовании вертикального способа установки, используется отдельный кронштейн, который не входит в комплектацию.
Комплектация
| Корпус муфты(оголовник,кожух, хомут) | 1 шт. |
| Сплайс кассета КТ-1645 с крышкой | 1 шт. |
| Гильза КДЗС 4525 | 40 шт. |
| Трубка ТУТ 33/8 для круглых кабельных вводов | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель | 1 шт. |
| Пинцет для укладки гильз | 1 шт. |
Технические характеристики
| Кол-во сварных соединений | 48 |
| Тип кассет | КС-1645 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов: | |
| — круглый ступенчатый, до 20 мм | 2 |
| — круглый ступенчатый, до 16 мм | 2 |
| — овальный, до 25 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 324 |
| — диаметр, мм | 188 |
| Масса, кг | 1,0 |
