Описание

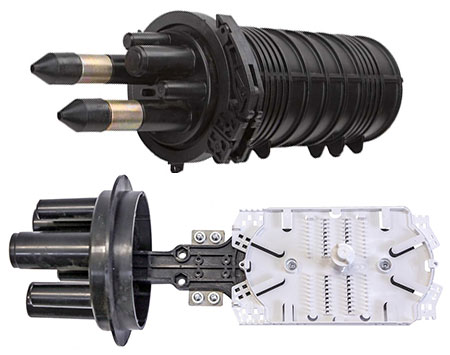

Магистральная оптическая муфта МТОК-М6/144-1КТ3645-К-44 используется при проведении подземных работ ВОЛС – в котлованах, колодцах, магистралях. Применяется в качестве прямой муфты. Возможно использование для разветвления.
Корпус муфты герметизирован механическим способом, защищает соединение от повреждения во время монтажа.
Незаменима для работы с бронированными кабелями, выдерживает силовую нагрузку до 15 кН. Надежная фиксация при помощи замка-защелки. После закрытия кабеля в кассете, защелка исполняет роль рычага, обеспечивающего удобное извлечение кабелей из кассеты.
В комплектацию входит одна кассета. Дополнительно возможно использование до шести кассет с тупиковой муфтой. Имеет шесть круглых вводов: по три на 16 мм и 9 мм. Также в комплектацию входят специальные вводы 4 или 5 для прокладки кабелей под землей. Использовать муфту допустимо в температурном диапазоне от -60 до +70.
Комплектация
| Корпус (оголовник, кожух, кронштейн, хомут) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Комплект ввода №4 | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений | 216 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| — круглый, до 16 мм | 3 |
| — круглый, до 9 мм | 3 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 392 |
| — диаметр, мм | 188 |
| Масса, кг | 1,3 |
