Описание

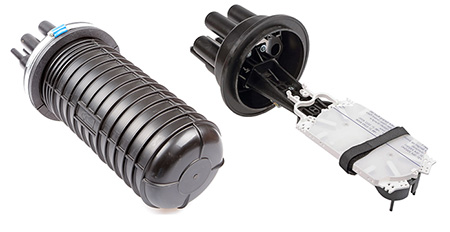

Оптическая муфта МТОК-В2/216-1КТ3645-К-44 используется для защиты мест соединений оптических кабелей при прокладке ВОЛС под землей, на дне колодцев или в котлованах. Надежная конструкция из поликарбоната позволяет избежать проникновения влаги внутрь конструкции.
Внутреннее устройство муфты МТОК-В2 удобно для работы с ЦСЭ. При необходимости можно в самой конструкции проводить изоляцию кабелей бронированного типа, их продольную герметизацию и другие необходимые операции.
Для размещения сварок используются сплайс-кассеты, максимальное количество шесть штук. При максимальной кассетной нагрузке количество сварок достигает 216 штук.
В конструкции муфты предусмотрено четыре патрубка со ступенчатыми зазубринами, которые отрезаются при вводе кабеля большего диаметра, что позволяет обеспечить герметизацию ввода без использования дополнительных инструментов и приспособлений. Максимальный диаметр кабеля, который проводится через круглый патрубок – 16 мм.
Овальный ввод используется для прокладки транзитного оптоволоконного кабеля без помех в работе сварок в кассете. Кабель прокладывается через лоток, который не соприкасается с кассетой. При отсутствии необходимости создания транзитной петли, патрубок используется для прокладки до четырех кабелей диаметром до десяти миллиметров. Возможно увеличение диаметра кабелей до 20 мм и прокладки двух кабелей через овальный патрубок.
Герметизация происходит при помощи хомута из стали, механическим способом.
Комплектация
| Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |
| Комплект ввода №4 | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Технические характеристики
| Кол-во сварных соединений | 216 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| — круглый, до 16 мм | 4 |
| — овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| — длина, мм | 494 |
| — диаметр, мм | 215 |
| Масса, кг | 3,0 |
