Описание
Оптическая муфта МОГ-С-44-1К4845 используется для монтажа оптических кабелей связи. Способна выдерживать до 100% относительной влажности воздуха.

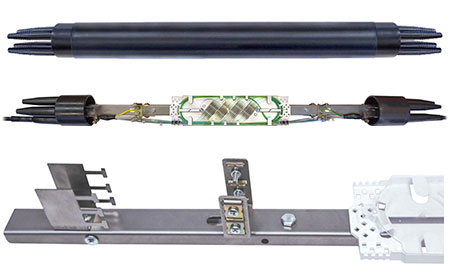

Конструкция состоит из двух оголовников. По краям находятся зарубки для простого ввода проводов при прокладке и их правильной нарезки. Внутри конструкции находится лоток из стали или пластика. По центру – кассета.
Максимальное количество используемых кассет – четыре. Количество сварок при максимальном использовании кассет доходит до 144. В базовую комплектацию входит одна кассета.
Диаметр оптического волокна кабеля – от 6 до 16 мм. Все четыре патрубка имеют максимальный диаметр используемых оптических кабелей.
Широкий температурный диапазон эксплуатации – выдерживает от -40 до +60 градусов. Максимальная нагрузка базовой комплектации – 48 оптических волокна.
При прокладке кабеля с ЦСЭ для крепления используются кронштейны, которые входят в комплектацию муфт с маркировкой С. Также для надежной фиксации конструкции используется хомут и нейлоновые стяжки.
В стандартную комплектацию входит необходимая текстовая информация для установки, необходимые гильзы и одна кассета (еще три можно приобрести отдельно).
Комплектация
Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.
Технические характеристики
| Кол-во сварных соединений | 144 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов, сторона 1: | |
| — конус, до 16 мм | 4 |
| Кол-во вводов, сторона 2: | |
| — конус, до 16 мм | 4 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -40 до +70 |
| Габаритные размеры: | |
| — длина, мм | 1148 |
| — диаметр, мм | 90 |
| Масса, кг | 2,3 |
