Описание

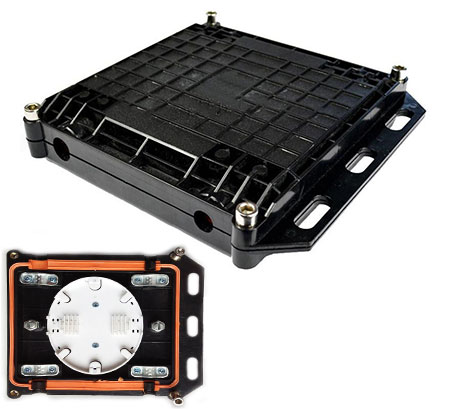

Оптическая проходная муфта SNR-FOSC-X имеет небольшие компактные размеры, обеспечивает надежную защиту соединения оптического кабеля от механических повреждений и неблагоприятных воздействий климатического и погодного характера. Внутри прочного пластика размещается одна сплайс-кассета.
Муфта SNR-FOSC-X имеет четыре патрубка круглой формы. Диаметр используемых совместно проводов до 16 миллиметров. Кассета обеспечивает использование совместно с восьмью сварками. При необходимости экономного размещения проводов, возможна установка гильз в два этажа, количество максимальных сварок в таком случае увеличивается вдвое, допуская использование до 16 оптических волокон.
Простота установки обеспечивается наличием механического замка, который гарантирует безпроблемный доступ внутрь конструкции после монтажа кабеля. На корпусе расположены углубления, позволяющие использовать ее для воздушной прокладки проводов.
Компактность муфты делают ее незаменимой при использовании в площадях с ограниченным пространством. Дополнительную герметизацию обеспечивают резиновые прокладки и герметичная лента.
Комплектация
- Муфта в сборе 1 шт.
- Сплайс-кассета 1 шт.
- Защитная термоусадочная гильза 60 мм 12 шт.
- Герметизирующая лента 1 шт.
- Нейлоновые стяжки, маркировочная этикетка, инструкция по монтажу 1 комп.
Технические характеристики
| Количество портов ввода кабеля и его максимальный диаметр,мм |
До 4 (диаметр от 6 до 18)
|
| Максимальное количество сплайс-кассет в муфте |
1
|
| Максимальное количество сварок в муфте |
8/16 (гильзы в два слоя)
|
| Длина |
210мм
|
| Ширина |
210 мм
|
| Высота |
47 мм
|
| Вес, г |
840
|
