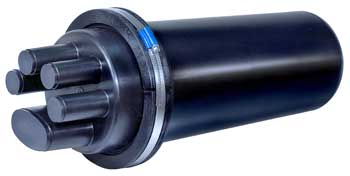

Внешний вид муфты МТОК 96/192Т1-O1-IV аналогичен МТОК 96Т1-O1-IV (герметизация кожуха с оголовником производится механическим способом).
Внутренняя конструкция аналогична МТОК 96/192Т-O1-IV.
Комплект поставки МТОК 96/192Т1-О1-IV (базовый комплект)
|
Кожух |
1 шт. |
| Оголовник | 1 шт. |
|
Кронштейн |
1 шт. |
| Кассета КУ-М-О1 | 4 шт. |
|
Крышка кассеты |
1 шт. |
|
Винт крепления кассет с четырьмя втулками |
1 шт. |
|
Уплотнительная резиновая прокладка |
1 шт. |
| Фиксирующее кольцо |
2 шт. |
|
Обойма из двух половин |
1 шт. |
|
Хомут из нержавеющей стали |
1 шт. |
|
Силикагель |
1 упак. |
|
Стяжки нейлоновые неоткрывающиеся, L=75 мм |
16 шт. |
|
Петля |
16 шт. |
|
Маркеры для модулей |
4 листа |
Технические характеристики универсальных муфт
|
Наименование |
МТОК 96/192Т1* |
|
Тип муфты |
тупиковая |
|
Максимальное число соединяемых ОВ, шт. |
192 |
|
Максимальный наружный диаметр ОК, мм |
22 |
|
Число вводимых кабелей, шт. |
до 8 |
|
Температура эксплуатации, 0С |
от минус 60 до +70 |
|
Относительная влажность (среднегодовое значение), % |
80 |
|
Усилие сдавливания, кН/см (кгс/см) |
1,0 (100) |
|
Удар, Н*м (кг*м) |
25 (2,5) |
|
Габаритные размеры: диаметр, мм |
189** |
|
Масса, кг |
3,6 |
Примечание: *Предназначена для использования на городских сетях кабельного телевидения и широкополосных системах доступа. Размещается в колодцах кабельной канализации с установкой на специальных кронштейнах.
**Диаметр указан по поверхности хомута.
