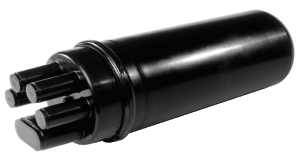

Предназначена для монтажа ОК любой конструкции с количеством волокон до 96. В муфту можно ввести до 8 отдельных ОК, либо 4 отдельных ОК и транзитную петлю. При установке в овальный патрубок комплекта ввода №11 в муфту можно ввести 4 отдельных ОК и 4 провода ГПП, либо 4 отдельных ОК диаметром до 22 мм и 4 отдельных ОК диаметром от 6 до 10 мм.
Маркировка

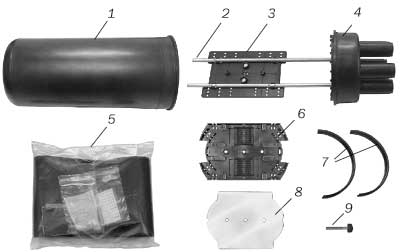

Комплект поставки МТОК 96Т-О1-IV (базовый комплект)
- Кожух – 1 шт.
-
Кронштейн – 1 шт.
-
Кассета для модулей – 1 шт.
-
Оголовник – 1 шт.
-
Комплект деталей и материалов:
ТУТ 180/60 – 1 шт.
Силикагель – 1 упак.
Маркеры для модулей – 1 лист
Нейлоновые стяжки, L=75 мм – 12 шт.
Шкурка шлифовальная – 1 шт. -
Кассета КУ-О1 – 1 шт.
-
Хомут пластмассовый из 2х половин – 1 шт.
-
Крышка кассеты КУ-О1 – 1 шт.
-
Винт крепления кассет – 1 шт.
Технические характеристики
|
Тип муфты |
тупиковая |
|
Максимальное число соединяемых ОВ, шт. |
96 |
|
Максимальный наружный диаметр ОК, мм |
22 |
|
Число вводимых кабелей, шт. |
до 8 |
|
Температура эксплуатации, 0С |
от минус 60 до +70 |
|
Относительная влажность (среднегодовое значение), % |
80 |
|
Усилие сдавливания, кН/см (кгс/см) |
1,0 (100) |
|
Удар, Н*м (кг*м) |
25 (2,5) |
|
Габаритные размеры: диаметр, мм |
159 |
|
Масса, кг |
2,6 |
