Описание

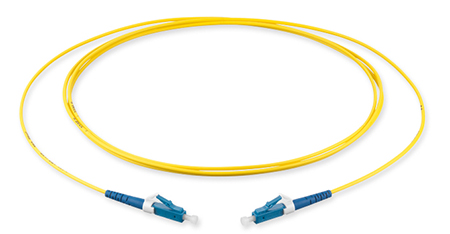

Оптический патч-корд LC-LC это коммутационный шнур, используемый для оборудования магистралей связи, оптических линий передачи данных, для создания подключения рабочих мест с последующим подсоединением специального цифрового оборудования к каналам передачи информации. Соединение с адаптером, подключение кабеля осуществляется с помощью коннекторов типа LC, оборудованных фиксаторами-защелками, расположенных с обоих концов шнура. Наконечники изготовлены из диоксида циркония.
Конструкция
При производстве оптических патч-кордов типа LC-LC используется многомодовое или одномодовое оптическое волокно диаметров 0.9mm, 2.0mm и 3.0mm.
Патчкорд LC-LC имеет дуплексную (duplex) или симплексную (siplex) конструкцию.
По требованию клиента изготавливаем оптические шнуры любой длинны. Стандартные длинны оптического патч корда lc-lc 1м 2м 3м 5м.
Оболочка оптического патч-корда выполняется двух типов: PVC или LSZH (негорючее), обеспечивающую нормальную эксплуатацию патч-корда при температурах от -40 до +85 0С, длительную эксплуатацию и устойчивость к динамическим загрузкам. Крепление оптоволокна на клеевой основе. Допустимые потери патч-кордов типа LC-LC составляют 20 дБ. При работе с кабелем в процессе эксплуатации допускается не более 200 перекоммутаций. Допустимый радиус изгиба кабеля составляет 40 мм. Предельно допустимая нагрузка на кабель при прокладке коммутационных линий связи, составляет не менее 20 кгс.
Технические характеристики
| Прямые потери | SM | < 0,45 дБ (среднее 0,3 дБ) |
| MM | < 0,45 дБ (среднее 0,3 дБ) | |
| APC | < 0,45 дБ (среднее 0,3 дБ) | |
| Обратные потери | SM | > 55 дБ |
| MM | > 30 дБ | |
| APC | > 65 дБ | |
| Радиус торца | PC | 10 мм < R < 25 мм |
| APC | 5 мм < R < 12 мм | |
| Apex Offset | < 50 мкм | |
| Рабочая температура | -40°C дo +85°C | |
