Описание

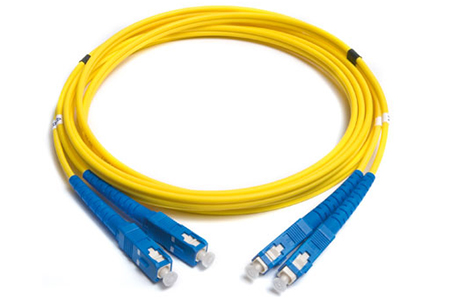

Оптический патч-корд SC-SC duplex сдвоенный соединительный шнур для подключения оптических устройств с активным и пассивным оборудованием. Патчкорд состоит из двух линии оптических волокон и четыре коннектора. Патч-корд рассчитан на создание оптическое соединений сложной конфигурации с использованием оборудования различных типов. Двойной кабель выпускается различной длины, оконцован с обеих сторон разъемами типа SC, обеспечивающих надежность соединения в кроссах и боксах, работу с различными типами оптического оборудования.
Конструкция
Тип конструкции:
Дуплекс (duplex) — двойной патч-корд.
Тип оптического волокна:
Одномодовое SM (singlemode) 9/125
Многомодовое MM(multimode) 50/125, 62.5/125
Диаметр: 0,9 мм. 2,0 мм и 3.0 мм.
Длинна: стандартной длинны: 1м, 2м, 3м, 5м, 10м, а также изготовление патч-корд любой длинны на заказ.
Типы полировки коннекторов: APC, UPC.
Технические характеристики
| Оптическое волокно | Одномодовое | 9/125 | |
| Многомодовое | 50/125, 62.5/125 | ||
| Коннектор | Тип адаптера | SC | |
| Цвет колпачка | Одномодовый SM: синий Многомодовый MM: серый |
||
| Входной диаметр | 0,9 мм, 2,0 мм, 2,4 мм, 3,0 мм | ||
| SC | Торец | Двуокись циркония | |
| Пружина | Нержавейка | ||
| Кольцо | Алюминий | ||
| Колпачок | Пластик | ||
| Пылезащитный колпачок | Полиэтилен низкой плотности | ||
| Соединяющий элемент | ПБТФ | ||
| Корпус адаптера | ПБТФ | ||
| Длина патч-корда |
1 м, 2 м, 3 м, 5 м, 10м, 20м (любой метраж) | ||
| Характеристики | Прямые потери | SM | < 0.3 дБ |
| MM | < 0.4 дБ | ||
| APC | < 0.3 дБ | ||
| Обратные потери | SM | > 50 дБ | |
| MM | > 50 дБ | ||
| APC | > 60 дБ | ||
| Радиус торца | PC | 10 мм < R < 25 мм | |
| APC | 5 мм < R < 12 мм | ||
| Apex Offset | < 50 мкм | ||
| Рабочая температура | -40°C дo +85°C | ||
